AC-AL-100

Egenskaber

• Frontriste med faste lameller til lige indblæsning i to udførelser:
– AC-420/450 – Forstærket udførelse til gulvmontage
– AC-440 – Vægmontage (også loft og kanal)

• Leveres i aluminium finish alt. pulverlakeret RAL standardfarve

• Trykfordelingsboks AL-Ø100 med rensbart spjæld medfølger

Beskrivelse

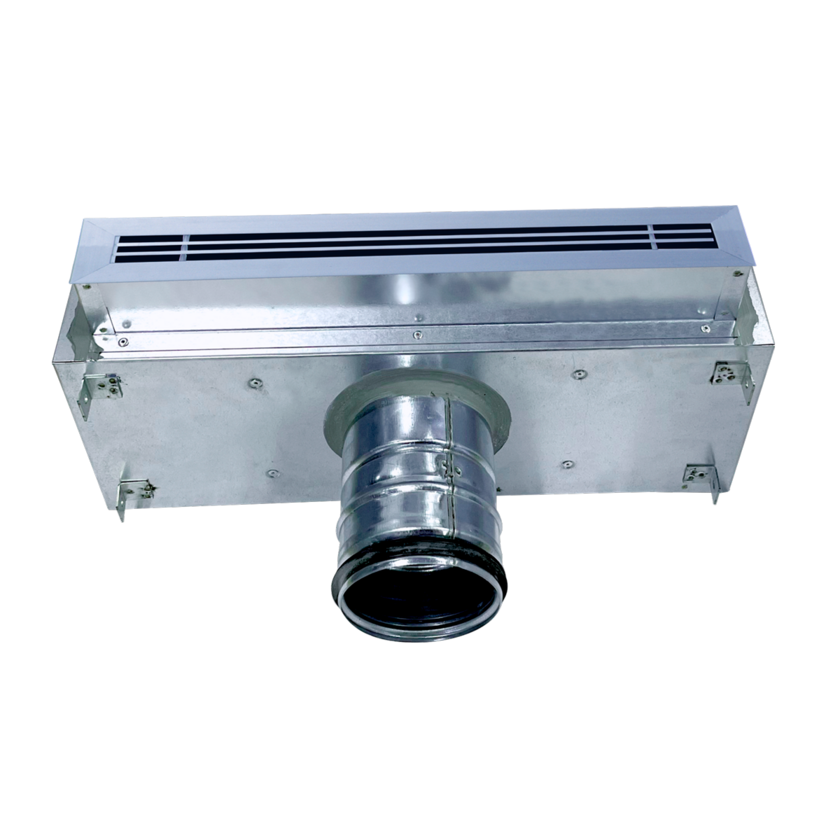

• Indblæsningsarmatur med trykfordelingsboks til gulvmontering.

• Armaturets trykfordelingsboks har måleudtag og integreret rengøringsbart spjæld til justering af luftstrømmen.

• Produktet monteres fortrinsvis under en radiator på en ydervæg.




Udførelser

• AC-420/450 – Forstærket udførelse til gulvmontage
• AC-440 – Vægmontage (også loft og kanal)



Tilvalg
• Støbningslåg – COV-AL100

• Ramme for klikbeslag – R400-50


• AC-440: Anodiseret aluminium.

• AL100: Varmgalvaniseret stålplade, indvendigt isoleret med vaskbar og overfladebelagt lyddæmper.

• R400-50: Varmgalvaniseret stålplade.

• COV-AL100: Varmgalvaniseret stålplade.


• Produktet er beregnet til gulvmontering.

• AL-boksens indløbstilslutning er forbundet til den cirkulære kanal.

• Efter justering monteres AC-enheden i boksens udløbsåbning.

• Monteringsrammen RAM monteres med en popnitte eller pladeskrue i trykboksens rektangulære udløbstilslutning.
