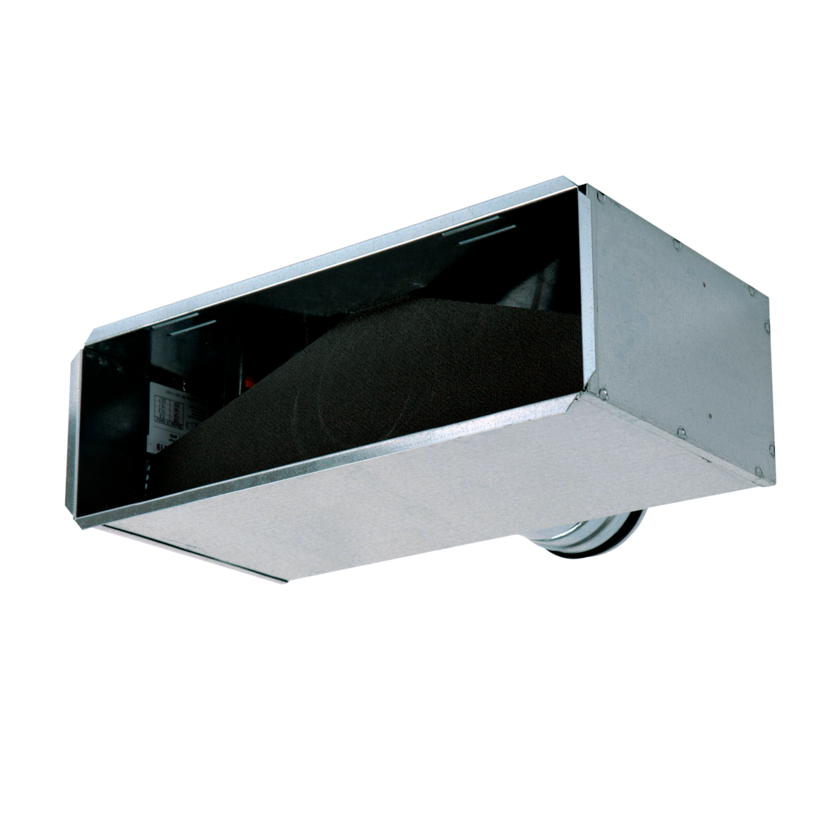

BRL-B

Egenskaber

• Rengøbart trykfordelingsboks til armatur BRD og BRG

• Beregnet til vægmontage

• Valgbar kanaltilslutningl, side- eller bagside.

• Teleskopramme til montering af armaturfront medfølger.

Beskrivelse

Trykfordelingsboks til vægmontering af tilluftsarmatur i cirkulær kanal. Boksen monteres som standard med armaturfront BRD eller BRG.

BRL (version b) indeholder måleslang og aftageligt indreguleringsspjæld.

Trykfordelingsboksen leveres i versioner med med valgbart kanaltilslutning, bagtilslutning (BRL-B) og sidetilslutning (BRL-S).

Trykboksen indeholder også en boksindsats bestående af en fordelerplade med tilhørende lyddæmper kombineret med en teleskoprammefunktion til montering af armaturfronten.

Tilvalg og tilbehør

• Kombineres med armaturfronte BRG og BRD

Leveres i to versioner:
– Tilslutning bagside: BRL-B
– Tilslutning fra side: BRL-S

Størrelser (Ø / B x H, mm):
– Ø100 / 400 x 150
– Ø125 / 500 x 150
– Ø160 / 550 x 250
– Ø200 / 550 x 300

Material

• Varmforzinket stålplade, indvendigt isoleret med vaskbart og lydabsorbent materiale af 100% genbrugt, ikke-allergifremkaldende, hydrofobiskt PET-plast.

Montage

• Boksen er beregnet til installation med armaturfront af type BRD eller BRG.

• Armaturfrontet sikres i trykfordelingsboksen med klipsfjedre.

• Boksen er udstyret med et aftageligt indreguleringsspjæld (version b).

• Trykfordelingsboksen leveres enten i en version med bagtilslutning (BRL-B) eller sidetilslutning (BRL-S).

• Boksen har en aftagelig indsats, der består af en fordelingsplade med en teleskopramme, der er justerbar (0-50 mm) i dybden og fastgøres med en skrue i kabinettet.

• Trykfordelingsboksens kanalmuffe tilsluttes cirkulær kanal og kan installeres direkte efter en bøjning. Ved installation efter et T-stykke kræves en lige sektion på 4 x kanaldiameteren, for at opnå nøjagtig måling.
