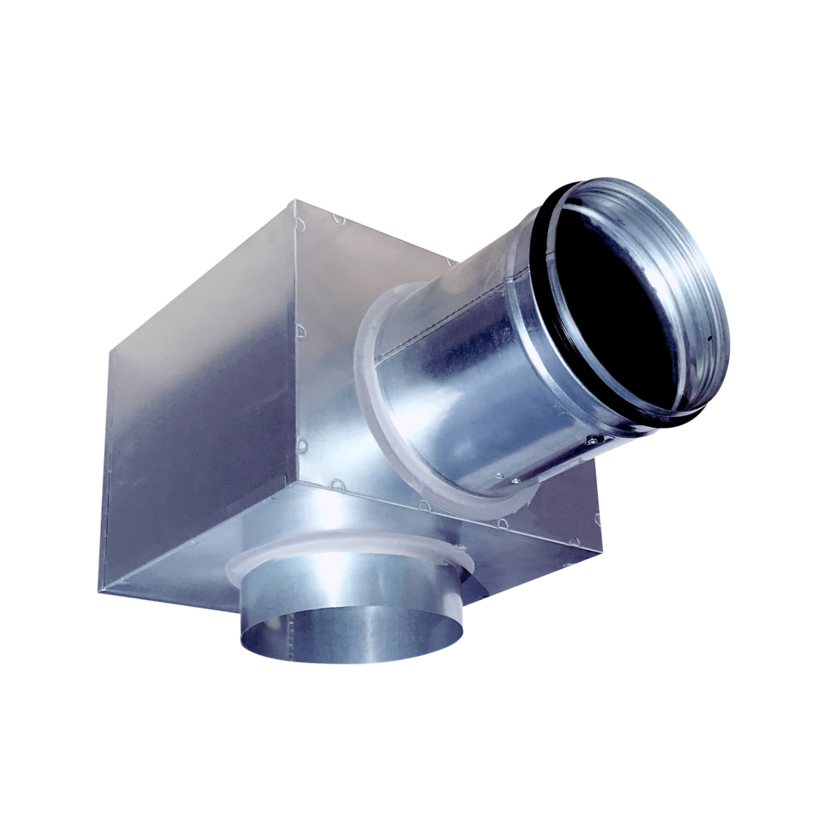

FLM

Egenskaber

• Beregnet til loftmonterede fraluftsarmaturer

• Integreret måling og indreguleringsspjæld

• Standardboks til Netavents fraluftsarmaturer

• Leveres i 0-trins og 1-trins versioner

Beskrivelse

• Trykfordelingsboks beregnet til fraluftsapplikationer med måle- og indreguleringsfunktion.

• Leveres til kanaldimensionerne Ø100-315 (0-trin) og Ø100-250 (1-trin) mm.

• Standardversion i umalet varmforzinket stålplade

• Til faciliteter med rengøringskrav, se fraluftboks FK

Tilvalg og tilbehør

Kompatible luftarmaturer:
• E5O
• NAP/NAP-F
• NHL-F
• NPL-F
• NPR-F
• PET/PETI
• PRC/PRCI
• SCP
• STD
• TSK

Størrelser – FLM (Ø, mm)
0-trin (armaturside-kanalside):
– 100-100
– 125-125
– 160-160
– 200-200
– 250-250
– 315-315

1-trin (armaturside-kanalside):
– 125-100
– 160-125
– 200-160
– 250-200
– 315-250

Material

• Varmforzinket stålplade, indvendigt isoleret med vaskbart og lydabsorbent materiale af 100% genbrugt, ikke-allergifremkaldende, hydrofobiskt PET-plast.

Montage

• Trykfordelingboksen forbindes til spirokanal.

• Trykfordelingsboks til fraluft kan monteres direkte før en bøjning.

• Luftarmaturet tilsluttes i trykfordelingsboksens muffe.

• Armatur og boks leveres adskilt.

• Afstand mellem diffusor og trykfordelingsboks kan forlænges med cirkulær kanal. Overskrider det samlede afstand 500 mm kræves desuden forlængelse af måleslang och spjældsnorer.

Indregulering
• Produktet er udstyret med to spjældsnorer til justering af spjældets vinkel og en slange til måling af luftmængden.

• Indreguleringen af den ønskede luftmængde sker ved at trække i spjældsnorene. Sort snor (BK) lukker spjældet, hvid snor (WH) åbner spjældet.

• Målingen af den rette luftmængde foretages ved måleslangen der er forbundet til målestaven i boksens indløb.

• Måling skal udføres med kalibreret måleinstrument.

• Indreguleringstrykket måles med armaturets bundplade monteret.

• Efter indregulering bindes reguleringspjældsnorene sammen i en såkaldt indreguleringsknot, så spjældet kan tilbageføres til indreguleret position ved at snorene strækkes ud, f.eks efter rengøring.
