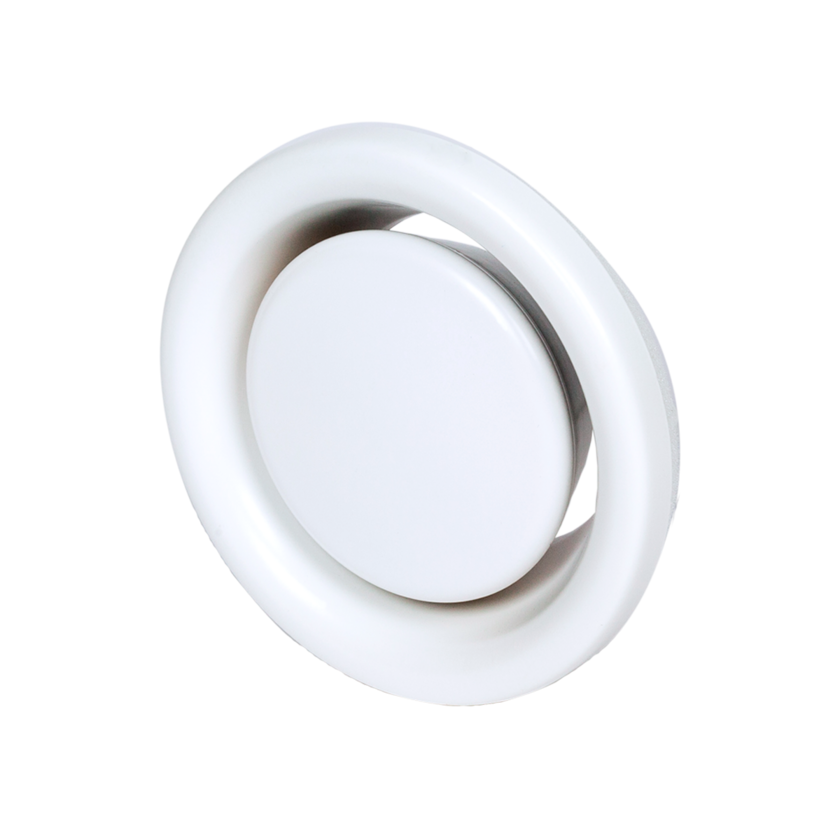

KV [f]

Egenskaber

• Fraluftsarmatur til små luftmængder – 'kontrolventil'
• Velegnet til ventilation boligventilation
• Lav egenlyd
• Håndterer stort trykfald
• Enkel montering och demontering i væg eller loft
• Passer i korte bøjninger

Beskrivelse

• Luftarmatur af type kontrolventil til fraluft og egnet til de fleste typer lokaler.

• Beregnet til små luftstrømme i mindre rum, f.eks. garderobeskabe, opbevaringsrum osv.

• Egnet til boligventilation, f.eks. toiletter, badeværelser, klædeskab og garderobe mm.

• Åbningen til justering af keglen er skjult af en plastikprop.

Tilvalg og tilbehør

Produktstørrelser (mm):

Ø100
Ø125
Ø160

Farver

• Powder coated, white RAL 9003 (standard)

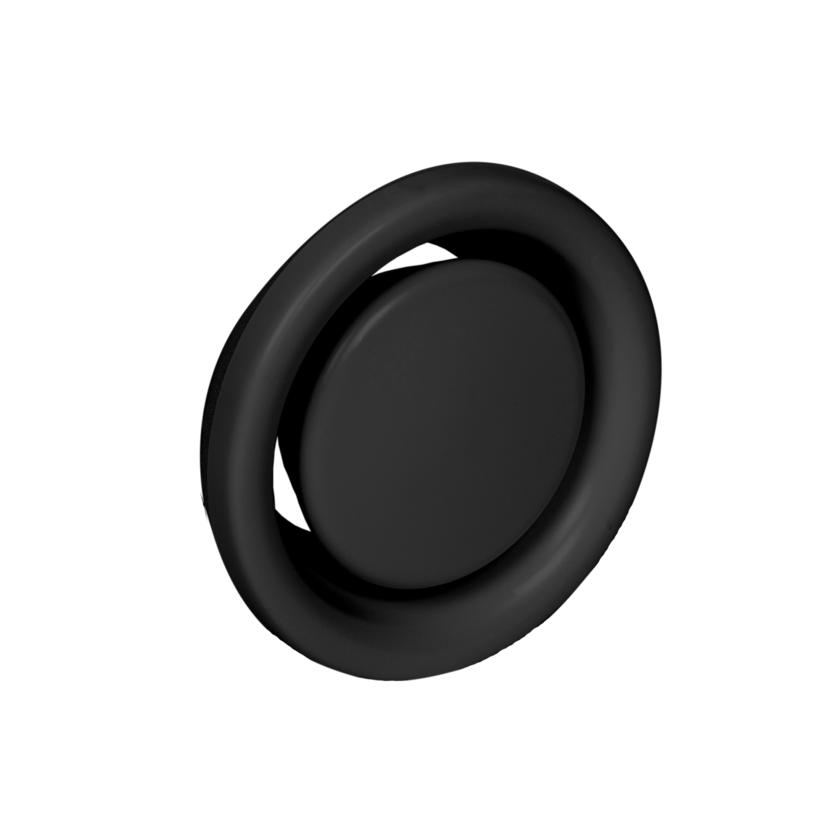

• Powder coated, black RAL 9005 (stock item)

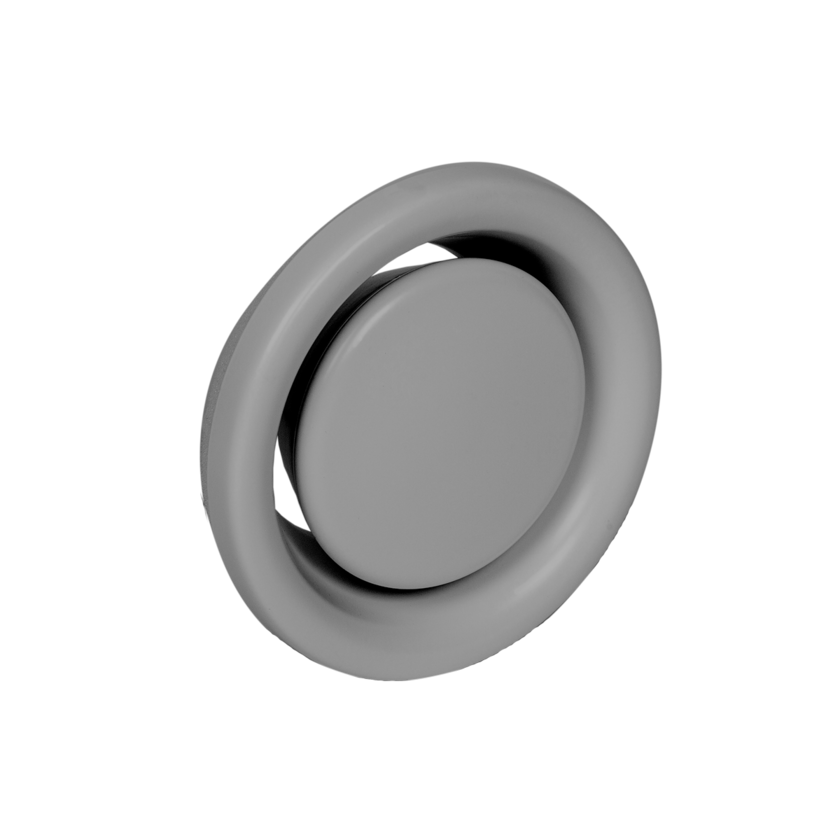

• Powder coated, gray RAL 9006 (delivery time applies)
• The product can be supplied in alternative colours on special order.

Tilbehør

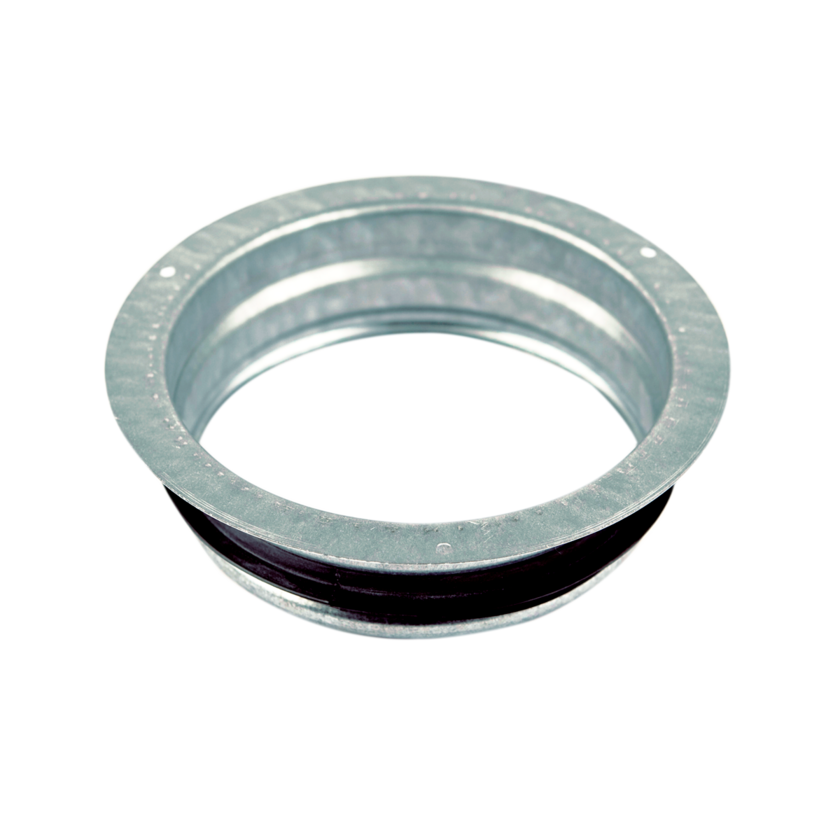

• RAM-KV: Montageramme med nippeltilslutning, størrelse Ø80-200.

• RAM-KV-M: Montageramme med muffetilslutning, størrelse Ø100-200.

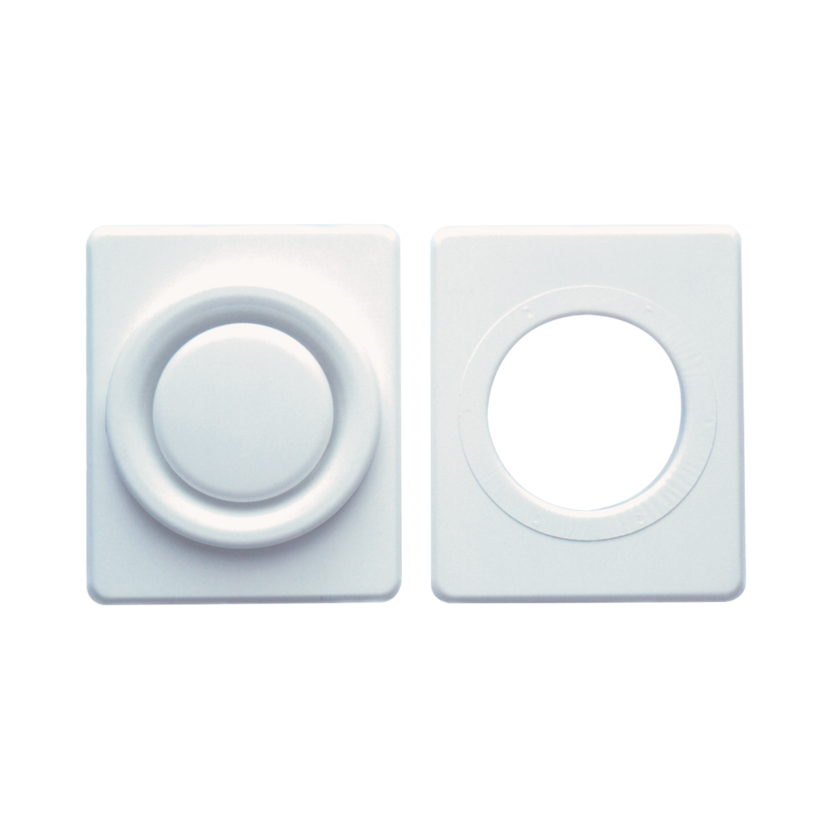

• RAM-KV-B: Konverteringsramme med buefjeder til montage af cirkulær kontrolventil, af typen KV på rektanguær kanal i ældre bygninger, størrelse Ø100-125.

• RAM-KV-F: Konverteringsramme med pladefjeder til montage af cirkulær kontrolventil, af typen KV på rektanguær kanal i ældre bygninger, størrelse Ø100-125.

• MSD: Montagesikring for at sikre at armaturet sidder tæt mod montagefladen uden mellemrum, f.eks loftplader, størrelse Ø80-200.

Material

• Pulverlakeret stålplade i hvid RAL-standardfarve.
• Polyesterpakning.

Montage

• Produktet er beregnet til montering i loft eller på væg.

• Produktet monteres i en monteringsramme, konverteringsramme eller direkte i en cirkulær kanal.

• Passer i kanaldele med kort strækning.

• Enheden monteres og afmonteres ved at dreje den med uret.

• Tilbehør RAM-KV og RAM-KV-M (muffe) fastgøres med skruer.

• Til renoveringsprojekter findes også konverteringsrammerne RAM-KV-B (bøjle) og RAM-KV-F (fjeder) som tilbehør. Konverteringsrammerne dækker huller, når en brødrister-type ventil skal udskiftes.

• Enheden indreguleres ved hjælp af en målesonde.

• Efter indregulering demonteres armaturet. Ventilkeglens position låses med møtrikken på spindlen, hvorefter armaturet genmonteres.
