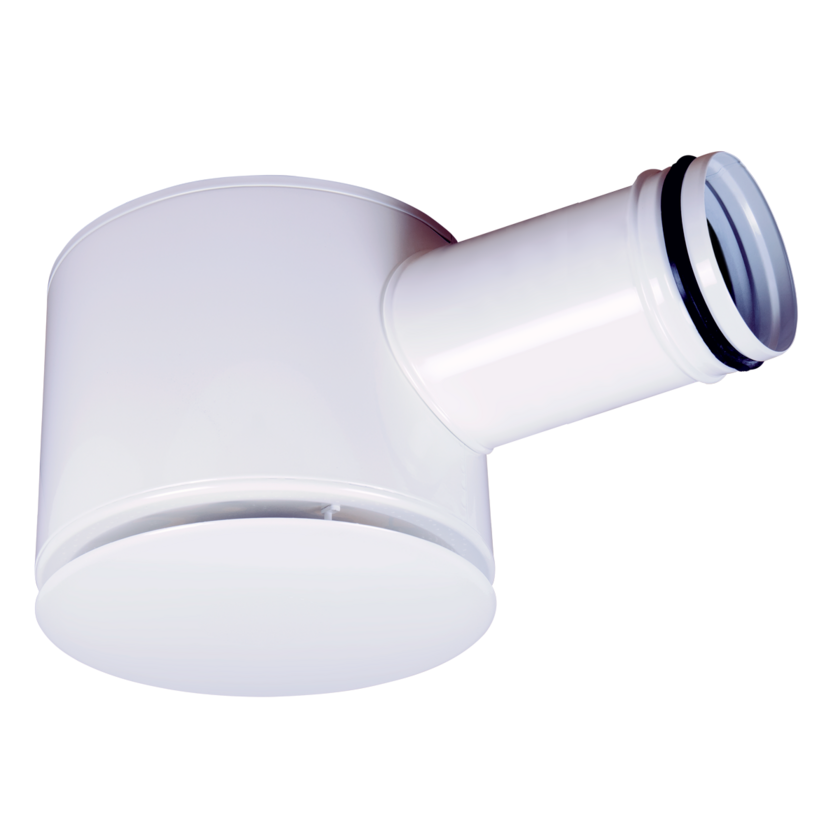

NXF
Egenskaber
• Cirkulær frithængende spaltearmatur til fraluft
• Rengørbar indbygget trykfordelingsboks med aftagelig spjældindsats
• Pulverlakeret eller galvaniseret overflade
• Moderne,stilrent design for diskret installation.
• Beregnet til at matche Netavents tilluftsdiffusor NXT og DCV-diffusor ICONiQ-X
• Frontpladen kan demonteres uden brug af værktøj
• Frithængende installation eller tæt loft
Beskrivelse
• NXF er en cirkulær fraluftsarmatur med uperforeret glat frontplade, der er beregnet til frit hængende installation.
• Produktet er velegnet til kontorer, skoler, hospitaler og lignende bygninger.
• Produktets diskrete design kombineret med høj funktionalitet giver en optimal løsning, der opfylder de fleste tekniske og arkitektoniske krav.
• Armatur til kanalstørrelser Ø160/200 har samme proportioner. Dette gør produktet til et fordelagtigt valg i miljøer, hvor der kræves et ensartet udseende.
• Produktet er beregnet til CAV-systemer, men kan også bruges som supplement i VAV-løsninger.
• Produktet er også et godt valg til indendørsmiljøer, der kræver et ensartet udseende, da produktet fås i versioner til både tilluft (NXT) og fraluft (NXF).
• Produktet fås også som en aktiv motoriseret version, ICONiQ-X, til tilluft i behovsstyrede løsninger (DCV-systemer). Se separat dokumentation for hver produktvariant.
• Armaturet har indbygget rengøringsvenlig trykfordelingsboks, der indeholder et målerør og en aftagelig balanceringsspjæld for indregulering.
Produktstørrelser (mm):
Ø160
Ø200
Ø250
Materialevalg
NXF fås i to udførelser:
• Hvidlakeret udførelse i stålplade.
• Naturligt umalet design i galvaniseret stålplade til indendørs miljøer, hvor der ønskes et mere industrielt look.
• Armaturhus med glat frontplade af pulverlakeret stål i hvid RAL 9003 standard farve, alternativt umalet galvaniseret stålplade.
• Afstandsben og deflektorplade af ABS-plast, Terluran GP35.
• Den indbyggede trykfordelingsboks er indvendigt isoleret med vaskbart og overfladebelagt lydabsorberende materiale fremstillet af 100% genanvendt, allergivenligt, hydrofobt PET-plastmateriale.
• Produktets dele kan skilles uden brug af værktøj. Dette betyder i praksis, at besværet med montering, indregulering og rengøringer absolut minimalt.
• Produktets indløb forbindes til spiro kanal og fastgøres med popnitter eller selvskærende skruer. Derefter påsættes bundpladen.
• Armaturets frontplade monteres ved hjælp af afstandsben, som sikrer, at den altid er vandret.
• For ekstra sikkerhed er der fastsat en sikkerhedssnor på frontpladen. Snoren sikres med en simpel sløjfe i et af afstandsbenene. Dette er for at forhindre, at pladen falder ned, for eksempel under demontering i forbindelse med vedligeholdelse.
