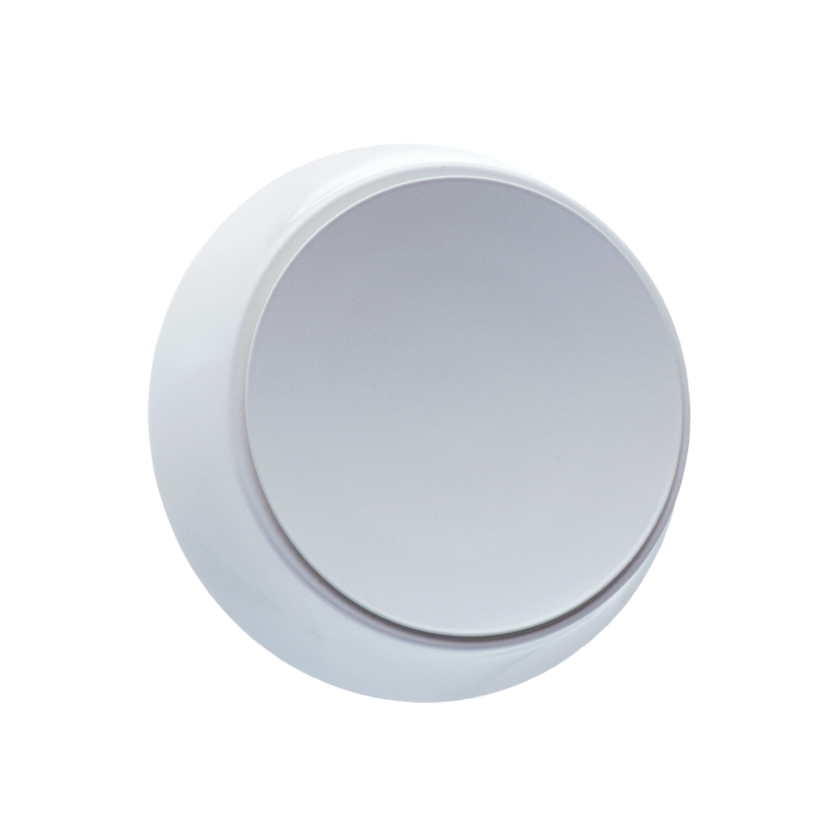

TEDO

Egenskaber

• Cirkulær tilluftsdiffusor
• TED til 1-vejs diffusion
• TEDO til 3-vejs diffusion

Beskrivelse

• Luftarmatur til rum med lav luftgennemstrømning.

• Diffusoren er særligt velegnet til boligventilation.

• TED er beregnet til 1-vejs diffusion.

• TEDO er beregnet til 3-vejs diffusion.

Tilvalg og tilbehør

Produktstørrelser TED / TEDO (mm):

Ø100
Ø125

Tilbehør

• RAM-TED: Monteringsramme med muffeforbindelse, størrelse Ø100-125 mm.
• MSD: Monteringslås, der sikrer, at enheden sidder tæt mod monteringsfladen og ikke har mellemrum, f.eks. til nedhængt loftsplade, størrelse 80-200.

Material

• TED/TEDO: Pulverlakeret stålplade i hvid RAL standardfarve.
• RAM-TED: Varmgalvaniseret stålplade med gummipakning.

Montage

• Produktet er beregnet til loft- eller vægmontering i cirkulære kanaler.
• Produktet monteres bedst ved hjælp af monteringsramme RAM-TED (tilbehør).
• RAM-TED-monteringsrammen fastgøres med skruer.
• Passer i kanalsektioner med korte dimensioner.
• Ved installation af 1-vejsversionen (TED) efter en 90°-bøjning skal armaturet justeres med sektorpladen mod bøjningens ydre radius.
• Bemærk afstanden mellem monteringsrammen og frontpladen.
