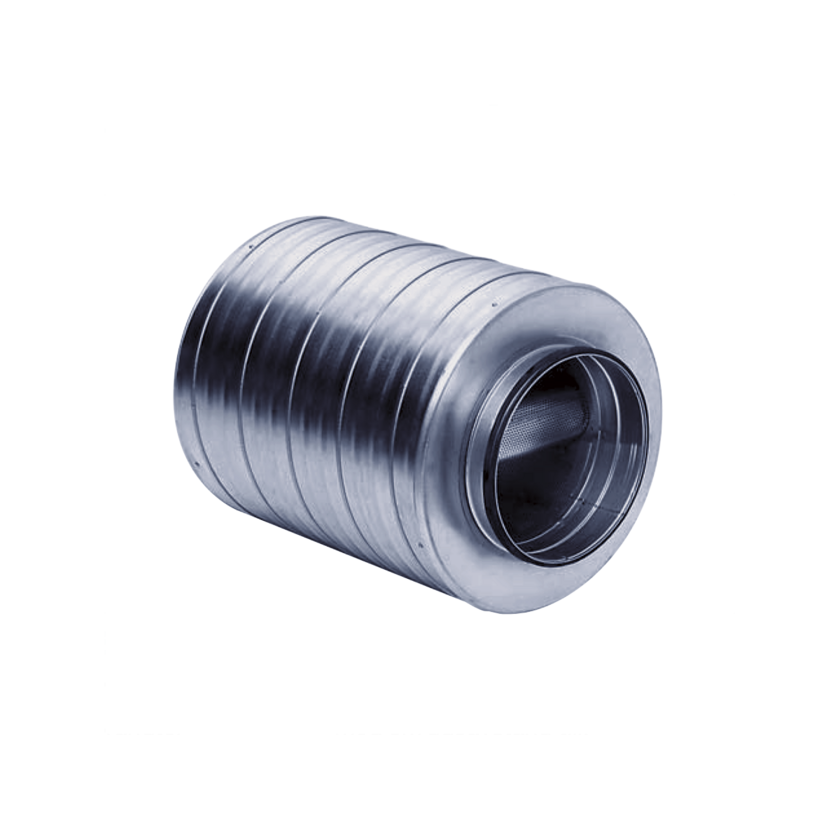

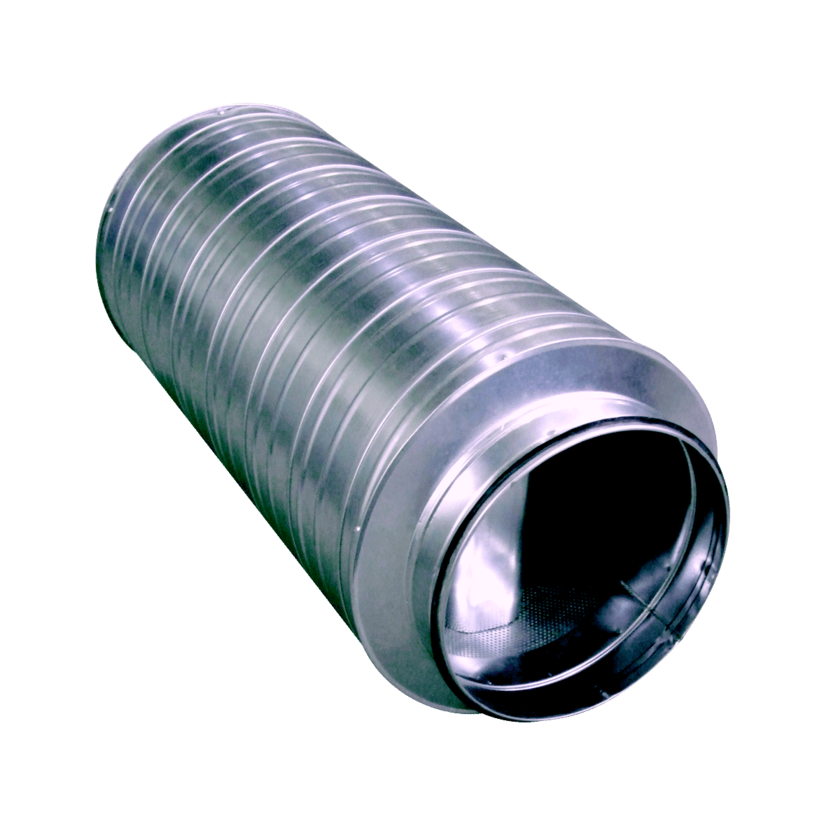

CDB [e]

Egenskaber

• Rund lyddæmper med baffel

• Typegodkendt i tæthedsklasse D

• Brandklasse EI60 (isoleringstykkelse 100 mm)

Beskrivelse

• Lyddæmper med baffel til cirkulære kanalsystemer.

• Produktet opfylder tæthedsklasse D i henhold til EN 15727:2010 ved opfyldelse af monteringskrav.

• Produktet er typegodkendt til brandmodstandsklasse E 120.

• CDB60 opnår brandmodstandsklasse EI 60, når de krævede beskyttelsesafstande overholdes afhængigt af produktets længde. Se produktblad for detaljer.

• Produktet opfylder kravene til mekaniske ventilationssystemer i henhold til typegodkendelse SC0234-16 og i overensstemmelse med bygningsreglementet udstedt af den svenske myndighed for byggeri, planlægning og boligforhold.

• Al teknisk vurdering af produktet samt certificering, brandtæthedsprøvning og beregning af beskyttelsesafstand for brandisolering er udført af RISE – Sveriges Tekniske Forskningsinstitut.


Varianter

• CDB60: brandklasse EI60 (isoleringstykkelse 100 mm).

• Leveres i 2-3 længder afhængigt af variant, se listen nedenfor.



Produktstørrelser – CDB60 (mm)

Kanaldimension | Udvendig mål | Længdealternativer

Ø315 | 500 | 600/900/1200 mm

Ø400 | 600 | 600/900/1200 mm

Ø500 | 710 | 900/1200 mm

Ø630 | 800 | 900/1200 mm



Materialevalg

• Produktet i standardversion er fremstillet af ulakeret galvaniseret stålplade (EN 10346).

• Produktet kan også bestilles i rustfri syrefast stålplade (i henhold til EN 14404).

• Kontakt sælger ved behov for aluzinkbelagt stålplade.


• Yder- og inderkappe af ulakeret galvaniseret stålplade (EN 10346) med gummipakninger af EPDM-gummi.

• Isolering af lydabsorberende, ubrændbar mineraluld (i henhold til EN 12237 samt klassificeret A2-s1,d0 i henhold til EN 13501-1), overfladebeklædt med perforeret plade.

• Produktet kan også bestilles i rustfri syrefast stålplade (i henhold til EN 14404).


• Følgende information gælder for version e av produkterne CD (CD30/CD60), CDB (CDB60), CDV (CDB30/CDB60)

• Produkterne opfylder tæthedsklasse D i henhold til EN 15727:2010. For at opfylde kravene til tæthedsklasse D skal lyddæmpere monteres efter særlige krav*).



Brandmodstandsklasser

• Produkterne er typegodkendt til brandmodstandsklasse E 120.

• Produkt av type XXX30 opnår brandmodstandsklasse EI 30 med 50 mm beskyttelsesafstand*2).

• Produkt av type XXX30 opnår brandmodstandsklasse EI 60, når de krævede beskyttelsesafstande overholdes afhængigt af produktstørrelse. Se produktblad eller drift- og vedligeholdelsesinstruktioner*) for detaljer.



Montering

• Produktet er beregnet til montering i cirkulær kanal.

• Ved montering skal ophængningsanordninger, der omslutter yderkappen, anvendes.

• Produktet må ikke kun monteres ophængt i tilslutningspunkterne.

• Ved montage skal krav til lige kanalstrækning før produktet i luftstrømmens retning overholdes. Den lige strækning skal være mindst 4 × lyddæmperens tilslutningsdiameter (≥ 4 × ØD) for at de angivne lyddata er gældende.

• Ved montering skal gældende beskyttelsesafstand overholdes for at brandklassificeringen er gyldig.

• Se separat dokument, drift og vedligeholdelse*) for mere information om montering af produktet.



*) Drift og vedligeholdelsesinstruktioner findes i separat dokument (pdf), DV-DK / DU-SE  – drift og vedligeholdelse, som kan downloades fra produktsiderne.

*2) Beskyttelsesafstand henviser til gældende krav om minimumsafstand mellem lyddæmperen og evakuerende personer eller brændbare materialer.
