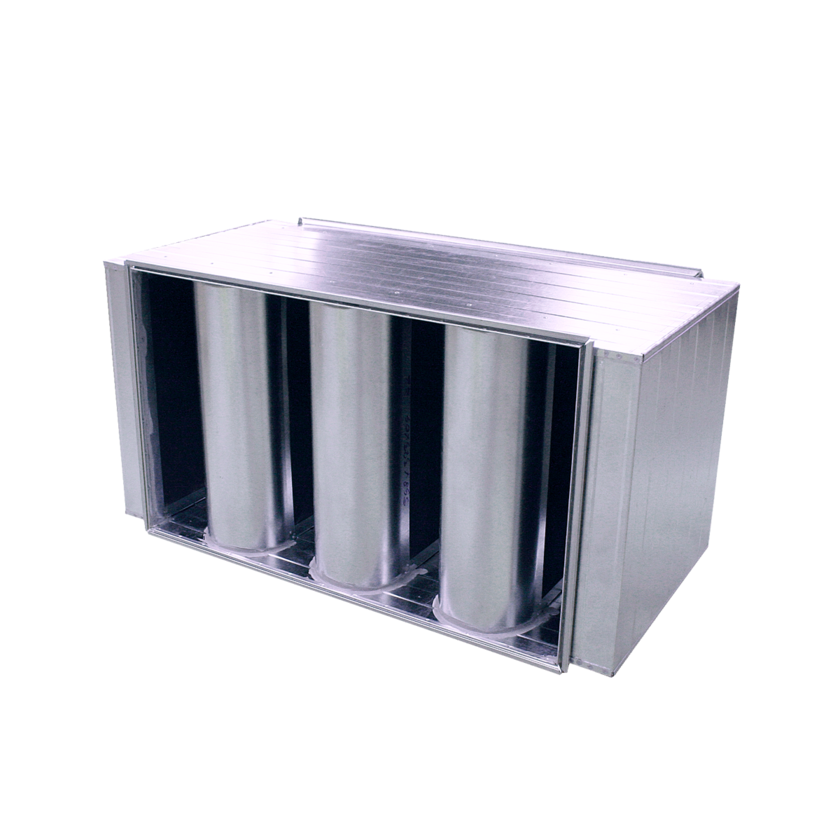

RCK

Produktvalg

• Produktvalg sker via produktkode ud fra dimensioneringsbehov; brug produktbladet (pdf) eller det webbaserede dimensioneringsværktøj SELECTOR til produktvalg.



Produktstørrelser – generelt (mm)

• Lyddæmper i standardudførelse: ydre mål svarer til tilslutningsmål.

• Lyddæmper med indtrukne kanaltilslutninger:

– Tilslutningsmål er maks. 200 mm mindre end bredden.

• Lyddæmper med inspektionslemme:

– Inspektionslemmerne er forsynet med håndtag for nem inspektion.

– Lyddæmperens baffler løber på U‑profiler.

– Ydre mål svarer til tilslutningsmål, ekskl. håndtag.

•  Vinklede lyddæmpere fremstilles og specificeres i horisontal og vertikal udførelse.



Dimensioner –  alle varianter (B x H = Bredde x Højde)

• Produkt i standardudførelse leveres i uafhængige trin af 100 mm i bredde og/eller højde inden for følgende interval:

– B_min x H_min = 500 x 300 mm.

– B_maks x H_max = 3200 x 2000 mm.



Længdealternativer – lige udførelser (L = Længde)

• Produkt i standardudførelse leveres i trin af 50 mm inden for intervallet:
– L_min = 650 mm.

– L_maks = 2450 mm.



Længdealternativer – vinklede utföranden (L = Længde)

• Produkt i standardudførelse leveres i trin af 50 mm inden for intervallet:

– L_min = 500 mm.

– L_maks = 2000 mm.

• Længde L måles langs centerlinjen.

• Følgende relation gælder for længde L i forhold til de indre vinkelben Z (indløb) og Y (udløb):

– Horisontal udførelse: L = B + Z + Y

– Vertikal udførelse: L = H + Z + Y

• Minimum 150 mm gælder for Z og Y i standardudførelsen af produktet.





Specialudførelser

Produktet kan bestilles i specialudførelser:

• Flangetilslutning i stedet for gejdtilslutning

• Ind- og udvendig epoxylakering

• Rustfri stålplade

• Kontakt salg ved behov for aluminium-zinkbelagt stålplade

• Kabinet, baffler og skinner af ulakeret galvaniseret stålplade.

• Isolering af vaskbar, lydabsorberende, ubrændbar mineraluld, overfladebeklædt med perforeret plade.

• Produktet er beregnet til montering i rektangulære kanaler og leveres med skydesamling (gejdtilslutning).

• Produktet kan også leveres med flangetilslutning (angives ved bestilling) og monteres derefter mod en modflange med bolt og møtrik.

• For at opfylde kravene til tæthedsklasse C skal lyddæmperen monteres i henhold til særlige krav, normalt leverandørens montageanvisning for kanalsystemet.

• Produktet må ikke kun monteres ophængt i tilslutningspunkterne.

• Ved montering skal ophængningsanordninger, der omslutter yderkappen, anvendes.

• Ved montage skal krav til lige kanalstrækning før produktet i luftstrømmens retning overholdes. Den lige strækning skal være mindst 4 × lyddæmperens tilslutningsdiameter (≥ 4 × ØD) for at de angivne lyddata er gældende.

• Se separat dokument, drift og vedligeholdelse^*) for mere information om montering af produktet.



^*) Drift og vedligeholdelsesinstruktioner findes i separat dokument (pdf), DV-DK / DU-SE  – drift og vedligeholdelse, som kan downloades fra produktsiderne.
