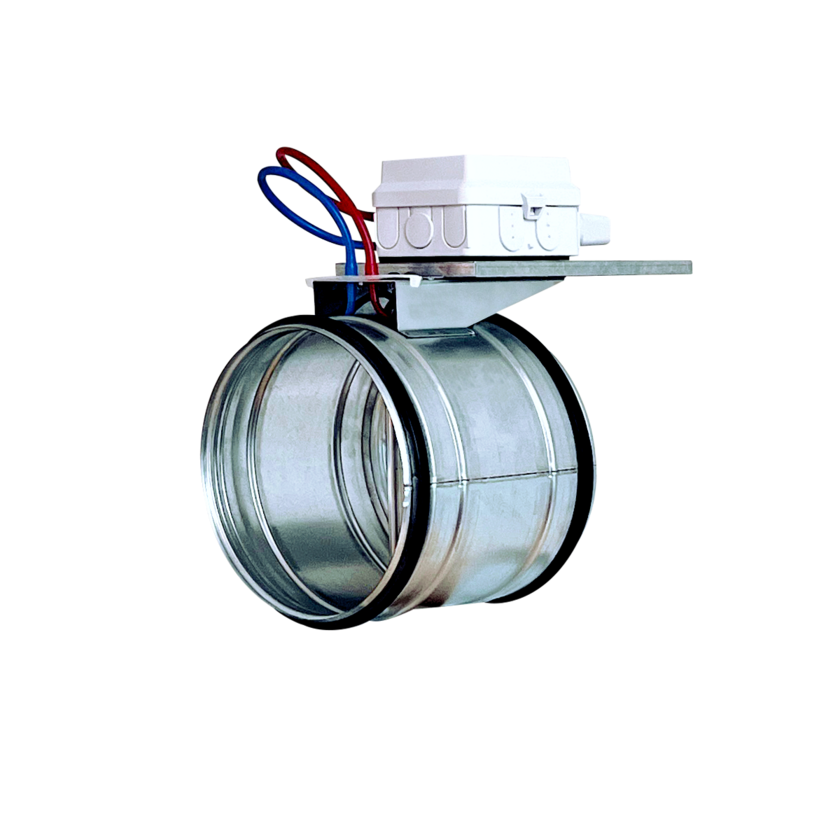

LOGiQ-M
Egenskaber
• Måleenhed til behovsstyrede systemapplikationer
• Kommunikation via Modbus RTU som standard
• Sælges som del af DCV system ControlAir SYS
• Produkterne leveres i cirkulære og rektangulære udgaver
Beskrivelse
• LOGIQ-M – enhed til måling af flow i kanaler beregnet til brug i behovsstyrede (DCV) systemer fra Netavent.
• Produktet er udstyret med multiregulator QTRL, hvilket giver fleksible konfigurationsmuligheder.
I kombination med andre komponenter i system ControlAir SYS, kan enhederne konfigureres til at indgå i højt tilpassede komfortventilationsløsninger som opfylder de fleste indeklimabehov.
• Kommunikation via Modbus RTU alt. iQ-net 2.0 som standard.
• Produkterne sælges og projekteres som komponenter i DCV-system ControlAir SYS.
Materialvalg og overfladebehandlinger:
• Galvaniseret stålplade (standard)
• Pulverlakeret udførelse.
Cirkulære størrelser (mm):
Ø100 / Ø125 / Ø160 / Ø200 / Ø250 / Ø315 / Ø400 / Ø500 / Ø630
Rektangulære størrelser:
Produkt i rektangulært udførelse leveres i specifikke trin iflg. B x H, indenfor en række af standard dimensioner fra 200 x 100 mm (min) til 1600 x 700 mm (max). Se produktblad for de specifikke standardmål.
Alternative dimensioner kan tilbydes på specialbestilling.
• Produkterne leveres som standard med hus af varmgalvaniseret stålplade med måleskinne af aluminium men kan også bestilles i malet udgave.
• Alle produkterne opfylder korrosivitetsklasse C3 med hus i tæthedsklasse C.
• Spjæld i serien opfylder trykklasse A.
• Cirkulære produkter er udstyret med pakning af EPDM gummi.
• Produkte i rektangulær version leveres med LS-flangeprofil. Skinne medfølger ikke.
• Cirkulært produkt har nippeldimension med gummipakning og monteres med glide muffe.
• Cirkulært produkt kan installeres i enhver position og kræver ingen vedligeholdelse.
• Rektangulært produkt er baseret på bestilte BxH mål hvilket skal tages hensyn til ved montage.
• Rektangulært produkt leveres som standard for LS-samling i rektangulære kanalsystemer. Glideprofiler og tætning er ikke inkluderet. Produktet kan også leveres med rammeprofiler til boltet montage (skal angives ved bestilling).
• For at opnå forvented målenøjagtighed, skal en lige kanalstræk opretholdes i luftretningen før produktet ved montage. Se produktets drifts- og vedligeholdelsesdokumentation (DV) for specifikke krav.
• Ved installation skal der tages hensyn til plads for adgang til enhedens motor og/eller læsbarhed for enheder udstyret med et display.
• Produkterne leveres til to strømforsyningsalternativer (opgives ved bestilling):
– Standard IPS-version (intern strømforsyning) til 230V feed med indbygget 24V DC strømforsyning.
– EPS-version, uden strømforsyning til 24V DC-tilførsel, til fx eksternt monteret strømforsyning.
• Produkterne er ikke beregnet til brug i kolde eller aggressive miljøer.
• Produktet må kun installeres af autoriseret personale. Alle regler og forskrifter udstedt af myndigheder i det land produktet skal bruges i skal følges under installationen.
• Al ledningsføring skal udføres med strømforsyningen afbrudt.
• Produktet leveres forudkonfigureret til det specifikke projekt. Enhedens indstillinger må derfor ikke ændres under normale driftsscenarier.
• Produkt udstyret med aktuator er fabriksforbundet til enhedens regulator og må ikke omkobles.
• Specifikke tilslutnings- og kommunikationsinstruktioner leveres som en del af systemdokumentation i forbindelse med projektleverance.
• Se DU-dokumentation (drift og vedligeholdelse) for detaljerede oplysninger om tilslutning og idriftsættelse.
