ODA-400 [a]

Egenskaber

• Overføringsarmatur med optimeret lyddæmpning

• Miljøvenlig isolering med gode dæmpningsegenskaber

• Nem montering og afmontering

• Vedligeholdt ydermål uanset huldimension Ø100/125/160

Beskrivelse

• ODA er et luftarmatur til optimeret lyddæmpning, f.eks. i situationer, hvor der stilles høje krav til lydisolering.

• Produktet og monteringsrammen leveres i en one-size-fits-all-konfiguration, hvor den samme enhedsstørrelse anvendes til tre cirkulære dimensioner (Ø100/125/160). Tilpasningen opnås gennem udskæringsdiameteren i væggen.

• Til isolerede skillevægge anbefales tilbehøret OFI-C, en elastisk væggennemføring til overluftarmaturer, der forhindrer spredning af isoleringsfibre i luftstrømme. I modsætning til konventionelle væggennemføringer af metalplader, der installeres til samme formål, forringer OFI-C ikke diffusorens lydegenskaber.

• Dette produkt er udgået og er blevet erstattet af ODA [b], version b.

Tilvalg og tilbehør

Leveringsform

• Produktet leveres parvis, inklusive monteringsrammen RAM-ODA [a].

• Produktet leveres i et udførsel og tilpasses i størrelse via cirkulær hulskæring til den ønskede vægåbning: Ø100/125/160 mm.

Produktstørrelse (mm)

Frontareal (BxHxD) | til kanaldimension

400 x 220 x 65 | Ø100/125/160

Farver

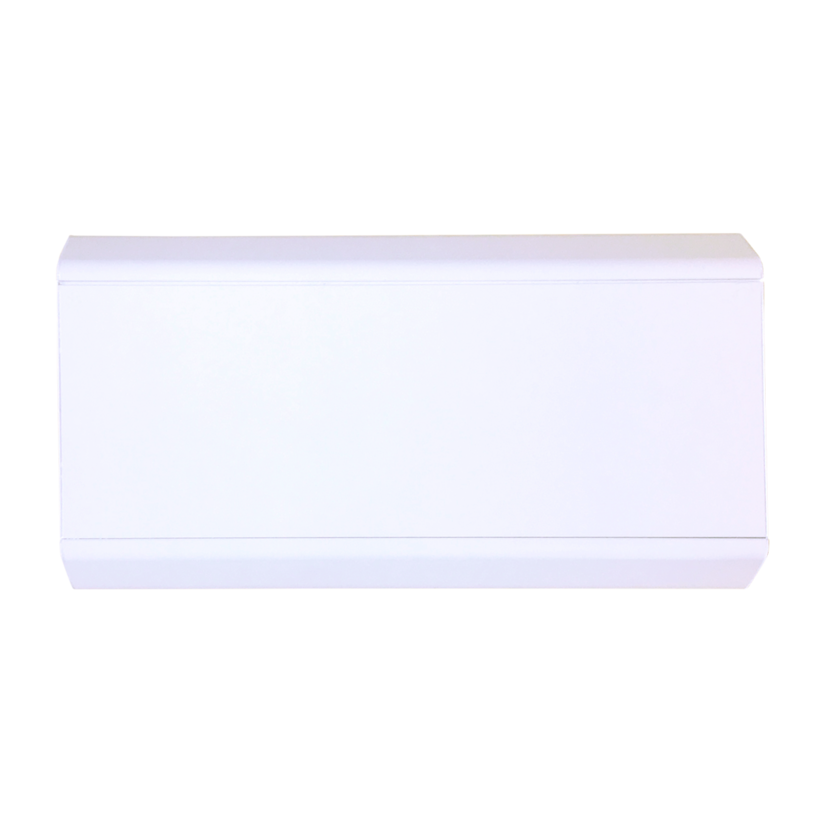

• Pulverlakeret, hvid RAL 9003 (standard)

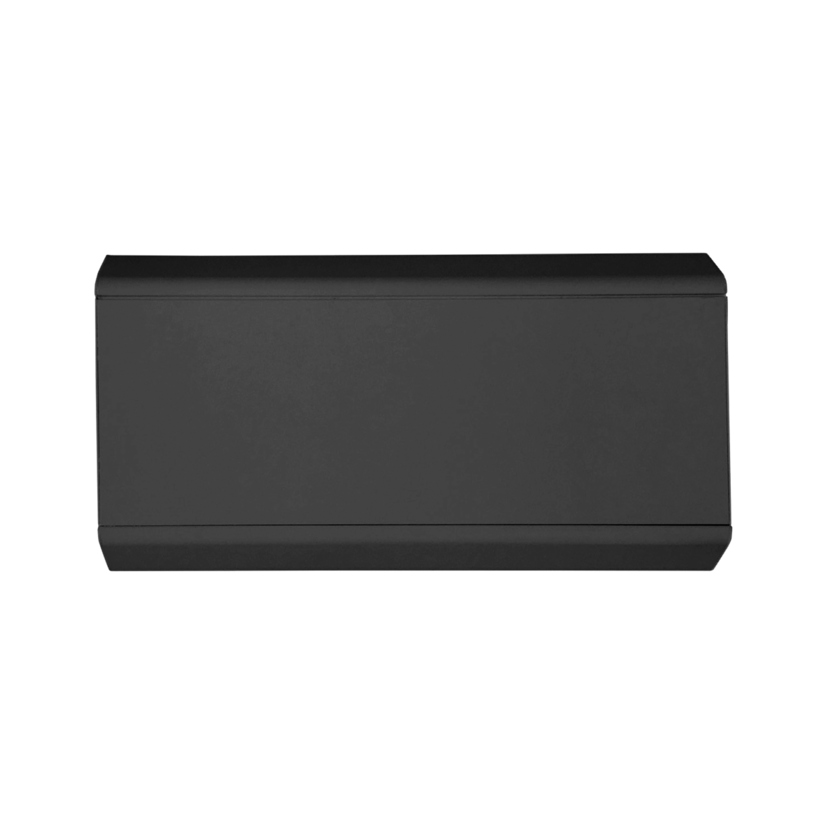

• Pulverlakeret, sort RAL 9005 (lagervare)

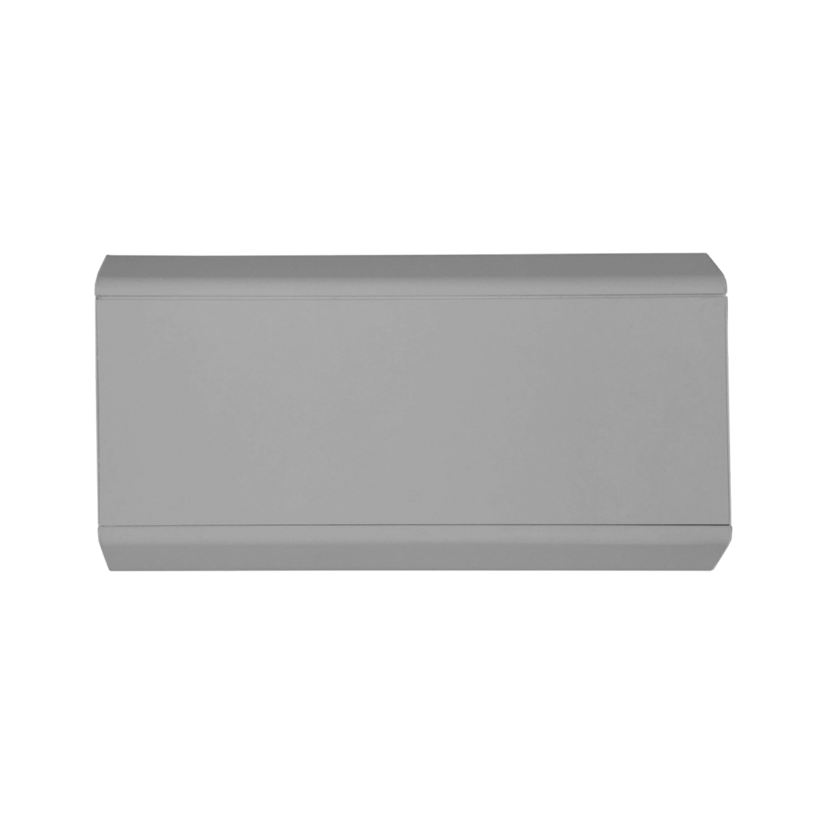

• Pulverlakeret, grå RAL 9006 (bestillingsvare)

• Produktet kan leveres i alternative farver som specialbestilling.

Tilbehør

• OFI-C: Beskyttelse mod fiberindtrængning til rektangulære armature til overføringsluft.

– Blokerer spredningen af fibre og partikler fra vægisolering i luftstrømmene.

– Elastisk og fleksibel gennemføring til isolerede lette skillevægge.

– Påvirker ikke lydniveau eller frit areal i modsætning til pladegennemføringer.

– Fremstillet af miljøvenligt, elastisk og flammehæmmende materiale.

– Kan kombineres med følgende overføringsarmatur: OLR, ODA^*), SOD[b]^*), S2O^*), E5O

– Fås i rektangulær udgave, OFI-R

^*) Rektangulært produkt som installeres i cirkulær hulskæring.

Størrelser OFI-C (mm)
– Fås i 2 størrelser til 3 forskellige cirkulære kanaldimensioner (Ø100-125 / Ø160).
– Fås til to forskellige vægdybder (70 mm eller 95 mm).
– I alt 6 forskellige installationsscenarier.

Vægdybde | Hulboring (Ø) | Betegnelse

70 mm | Ø100 / Ø125 | OFI-C70-100-125
95 mm | Ø100 / Ø125 | OFI-C95-100-125

70 mm | Ø160 | OFI-C70-160
95 mm | Ø160 | OFI-C95-16

Material

• ODA [a]: Produktet er fremstillet af aluminium, pulverlakeret i hvid RAL-standardfarve, indvendigt isoleret med vaskbart og overfladebelagt lydabsorberende materiale. Produktets isolering består af 100 % genanvendt, allergivenligt, hydrofobt PET-plastmateriale. Det er fri for formaldehyd, og ved forbrænding dannes der kun kuldioxid og vand.

• RAM-ODA [a]: Monteringsramme fremstillet af varmgalvaniseret stålplade.

• OFI-C: Fremstillet af miljøvenligt, flammehæmmende polyurethanskum. Materialet er CertiPUR- og Oeko-Tex-certificeret.

Montage

• Produktet installeres parvis med monteringsramme RAM-ODA [a] på hver side af væggen over cirkulær huludskæring, hvor rammedelene fastgøres med skruer.
• Monteringsrammen leveres i én størrelse og bruges til installation for alle tre huludskæringsdimensioner, Ø100, Ø125 og Ø160 mm.

• Når fiberbeskyttelsesdæksel OFI-C anvendes, skal dækslet monteres i udskæringen, inden overføringsarmaturet monteres.

• Fiberdækslet kan installeres enten før eller efter installationen. Dækslets elastiske og selvspændende egenskaber gør det nemt at presse det ind i hullet i skillevæggen.

• Armaturet hænges på monteringsrammen øverst og trykkes derefter på plads nederst.

• Monteringsrammen fungerer således som en glideskinne, der muliggør en vis vandret justering af enhedens front.
