OLR [b]

Egenskaber

• Cirkulært lydabsorberende overluftarmatur
• Stilrent og diskret lavprofil-design
• Miljøvenlig isolering med effektive dæmpningsegenskaber
• Monteringsrammer medfølger for hurtig og enkel installation
• Standardversion bevarer samme ydre dimensioner Ø100/125/160
• Premiumversion med større front til Ø160 mm montage

Beskrivelse

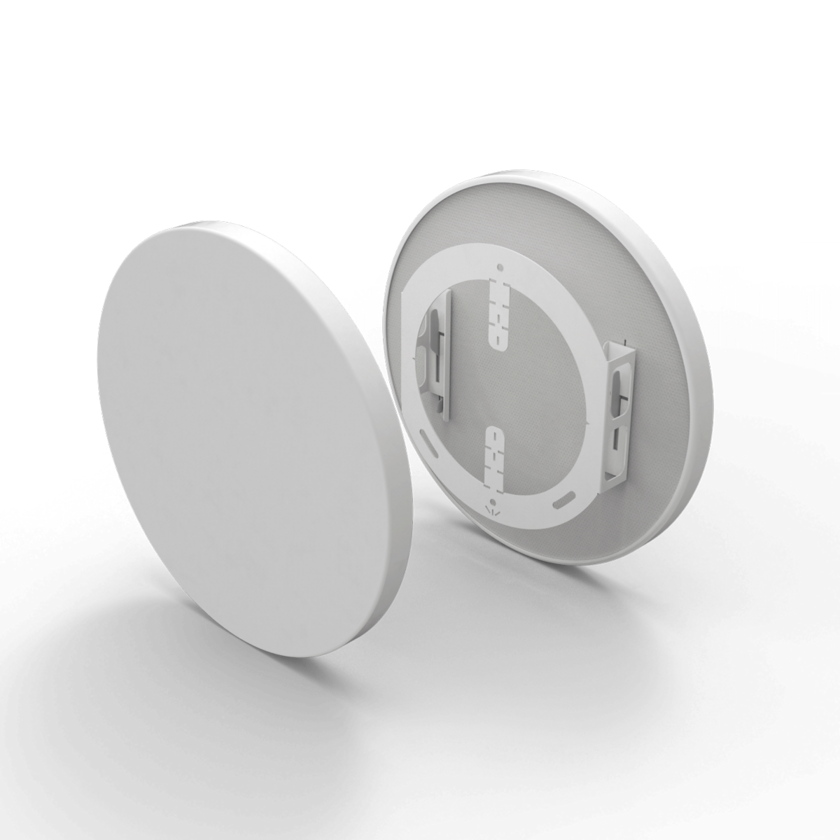

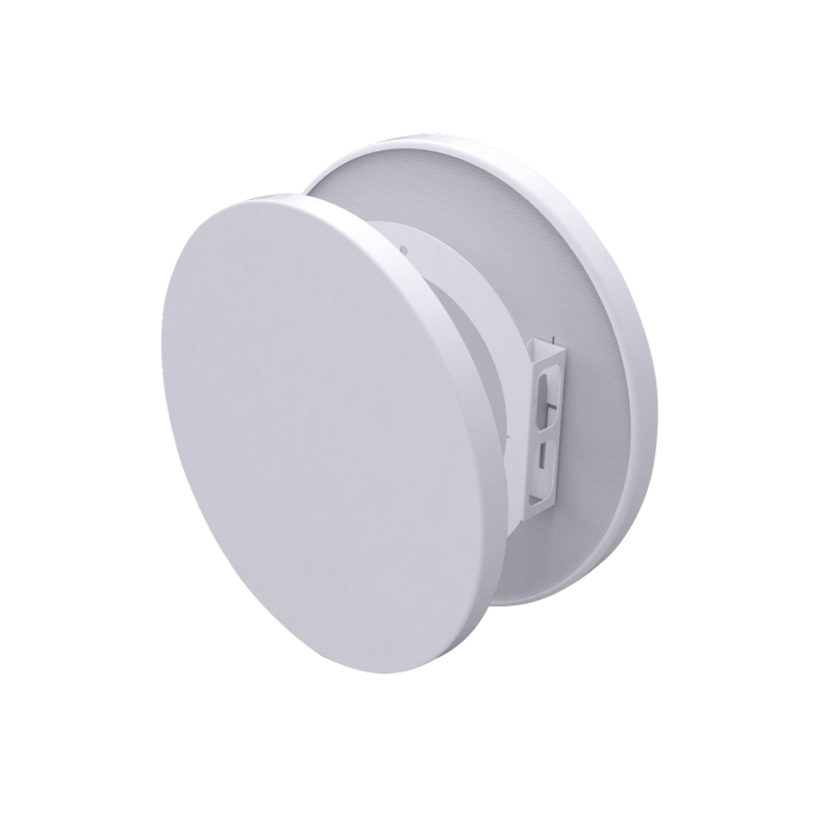

• OLR er et cirkulært lydabsorberende luftarmatur, beregnet til installation i skillevægge eller lofter.

• Produktet fås i to versioner til tre forskellige udskæringsstørrelser:

– OLR-100 / OLR-125 / OLR-160: Standardversion, hvor produktet bevarer samme ydre dimensioner.

– OLR-160 XL: Premium/XL-variant med større front og bedre lyddæmende egenskaber til hulstørrelser på Ø160 mm.

• Til isolerede skillevægge anbefales tilbehøret OFI-C, en elastisk væggennemføring til overluftarmaturer, der forhindrer spredning af fibre og partikler fra vægisolering i luftstrømmene. I modsætning til konventionelle væggennemføringer af plade, der installeres til samme formål, forringer OFI-C ikke diffusorens lydegenskaber.


Leveringsform

• Produktet leveres parvis, inklusive monteringsramme som kan bruges som skabelon til udskæring af huller RAM-OLR [b].



Produktstørrelse (mm)

Betegnelse | Frontdel (Ø x fremspring fra væg)

OLR-100 | Ø230 x 41 mm
OLR-125 | Ø230 x 41 mm
OLR-160 | Ø230 x 41 mm
OLR-160 XL | Ø283 x 41 mm



Farver

• Pulverlakeret, hvid RAL 9003 (standard)

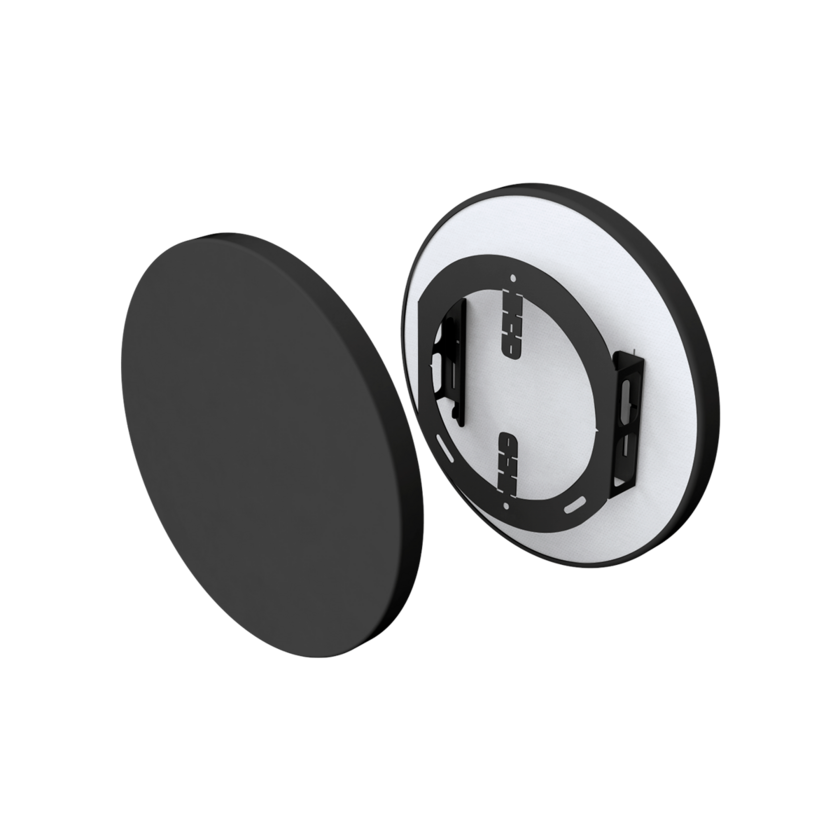

• Pulverlakeret, sort RAL 9005 (lagervare)

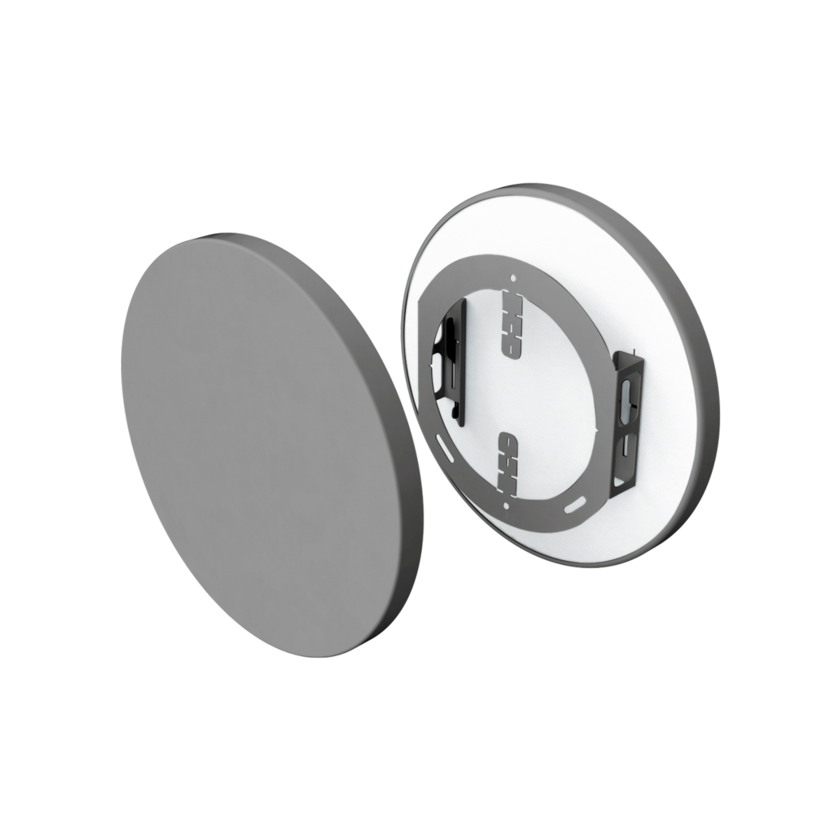

• Pulverlakeret, grå RAL 9006 (bestillingsvare)
• Produktet kan leveres i alternative farver som specialbestilling.



Tilbehør

• OFI-C: Beskyttelse mod fiberindtrængning til rektangulære armature til overføringsluft.

– Blokerer spredningen af fibre og partikler fra vægisolering i luftstrømmene.

– Elastisk og fleksibel gennemføring til isolerede lette skillevægge.

– Påvirker ikke lydniveau eller frit areal i modsætning til pladegennemføringer.

– Fremstillet af miljøvenligt, elastisk og flammehæmmende materiale.

– Kan kombineres med følgende overføringsarmatur: OLR, ODA*), SOD[b]*), S2O*), E5O

– Fås i rektangulær udgave, OFI-R



*) Rektangulært produkt som installeres i cirkulær hulskæring.



Størrelser OFI-C (mm)
– Fås i 2 størrelser til 3 forskellige cirkulære kanaldimensioner (Ø100-125 / Ø160).
– Fås til to forskellige vægdybder (70 mm eller 95 mm).



Vægdybde | Hulboring (Ø) | Betegnelse

70 mm | Ø100 / Ø125 | OFI-C70-100-125
95 mm | Ø100 / Ø125 | OFI-C95-100-125

70 mm | Ø160 | OFI-C70-160
95 mm | Ø160 | OFI-C95-16


• OLR [b]: Produktet er fremstillet af stålplade, pulverlakeret i hvid RAL-standardfarve, indvendigt isoleret med vaskbart og overfladebelagt lydabsorberende materiale. Produktets isolering består af 100 % genanvendt, allergivenligt, hydrofobt PET-plastmateriale. Det er fri for formaldehyd, og ved forbrænding dannes der kun kuldioxid og vand.



• RAM-OLR [b]: Monteringsramme fremstillet af varmgalvaniseret stålplade.



• OFI-C: Fremstillet af miljøvenligt, flammehæmmende polyurethanskum. Materialet er CertiPUR- og Oeko-Tex-certificeret.


• Produktet installeres parvis med de medfølgende monteringsrammer på hver side af en væg over cirkulær huludskæring.

• Til hulskæringer kan den indvendige diameter på de medfølgende monteringsrammer bruges som hulskabelon.

• Rammens horisontale centrumlinje markeres af to “>”-formede hak for lettere justering ved hulskæringog boring.

• Hver rammedel er stanset med en centreret pil-udskæring. Rammerne skal monteres med pilenpegende opad for korrekt vægmontering.

• Rammedelene er udstyret med foldbare flige, der er længdejusterede til at passe til enkelt- og dobbeltgips af standardtykkelse. Fligen foldes over gipspladen.

• Rammedelene har forborede huller til fastgørelse med skruer (skruer medfølger ikke).

• Til sikker montering vælges en skrue, hvis gevind kan gribe i hak på den foldede flig, og rammedelenstrammes i gipsvæggen.

• Til enkeltgips anbefales en skrue på mindst 20 mm; til dobbeltgips mindst 30 mm.

• Hver frontplade hægtes herefter på fæstrammebeslagene for endelig montering og kan låses omnødvendigt, fx ved loftmontering.

• Når fiberbeskyttelsesdæksel OFI-C anvendes (tilbehør), passes dækslet nemmest ind i udskæringen inden monteringsramme og armatur installeres.

• Fiberdækslet kan dog installeres enten før eller efter montering af armaturet. Dækslets elastiske og selvspændende egenskaber gør det nemt at presse det ind i hullet i skeletvæggen.
