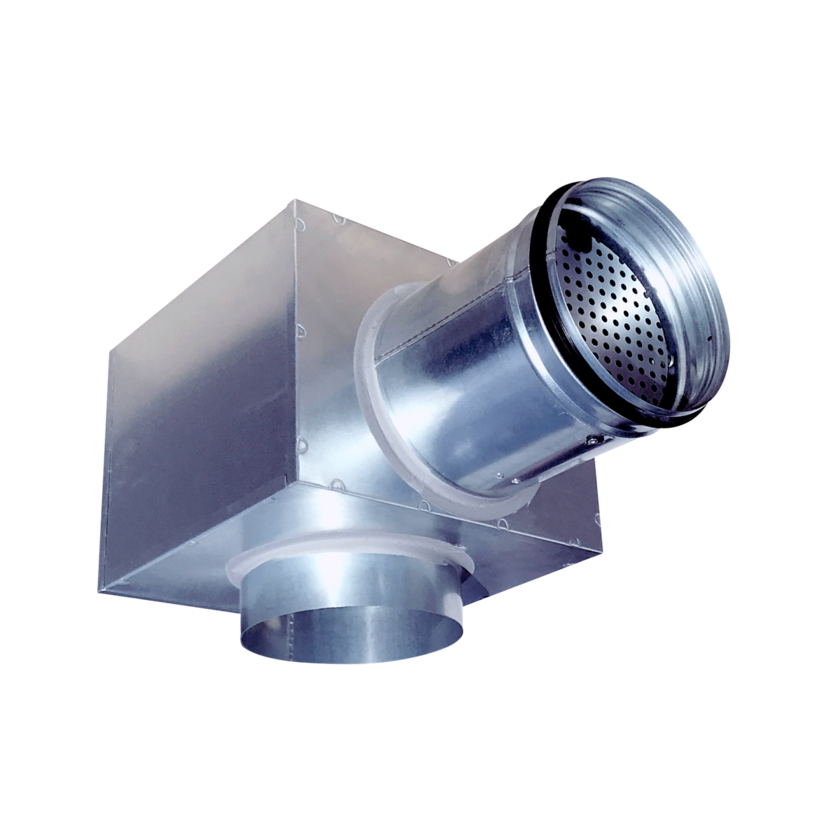

TLM

Kompatible CAV armaturer:
• NAP-T
• NHL-T
• NPL-T
• NPR-T
• PLI
• PRC/PRCI
• TSK
• PRC/PRCI
• SCP-T

Kompatible VAV armaturer:
• NHL-M
• NPL-M
• NPR-M

Størrelser – TLM (Ø, mm)
0-trin (armaturside-kanalside):
– 100-100
– 125-125
– 160-160
– 200-200
– 250-250
– 315-315

1-trin (armaturside-kanalside):
– 125-100
– 160-125
– 200-160
– 250-200
– 315-250

• Varmforzinket stålplade, indvendigt isoleret med vaskbart og lydabsorbent materiale af 100% genbrugt, ikke-allergifremkaldende, hydrofobiskt PET-plast.

• Trykfordelingboksens indløb forbindes til spirokanal.

• Trykfordelingsboks for tilluft kan monteres direkte efter en bøjning. Ved montage efter T-stykke kræves en lige strækning svarende til 4 x diameter.

• Luftarmaturet tilsluttes i trykfordelingsboksens muffe.

• Armatur og boks leveres adskilt.

• Afstand mellem diffusor og trykfordelingsboks kan forlænges med cirkulær kanal. Overskrider det samlede afstand 500 mm kræves desuden forlængelse af måleslanger och spjældsnorer.

Indregulering
• Produktet er udstyret med to spjældsnorer til justering af spjældets vinkel og to slanger til måling af luftmængden.

• Indreguleringen af den ønskede luftmængde sker ved at trække i spjældsnorene. Sort snor (BK) lukker spjældet, hvid snor (WH) åbner spjældet.

• Målingen af den rette luftmængde foretages ved måleslangerne der er forbundet til målestav i boksens indløb.

• Begge slanger skal bruges til måling. Lyserød (PK) slange forbin- des til plus (+) og blå (BU) slange til minus (–) på trykmåleren.

• Måling skal udføres med kalibreret måleinstrument.

• Indreguleringstrykket måles med armaturets bundplade monteret.

• Efter indregulering bindes reguleringspjældsnorene sammen i en såkaldt indreguleringsknot, så spjældet kan tilbageføres til indreguleret position ved at snorene strækkes ud, f.eks efter rengøring.
