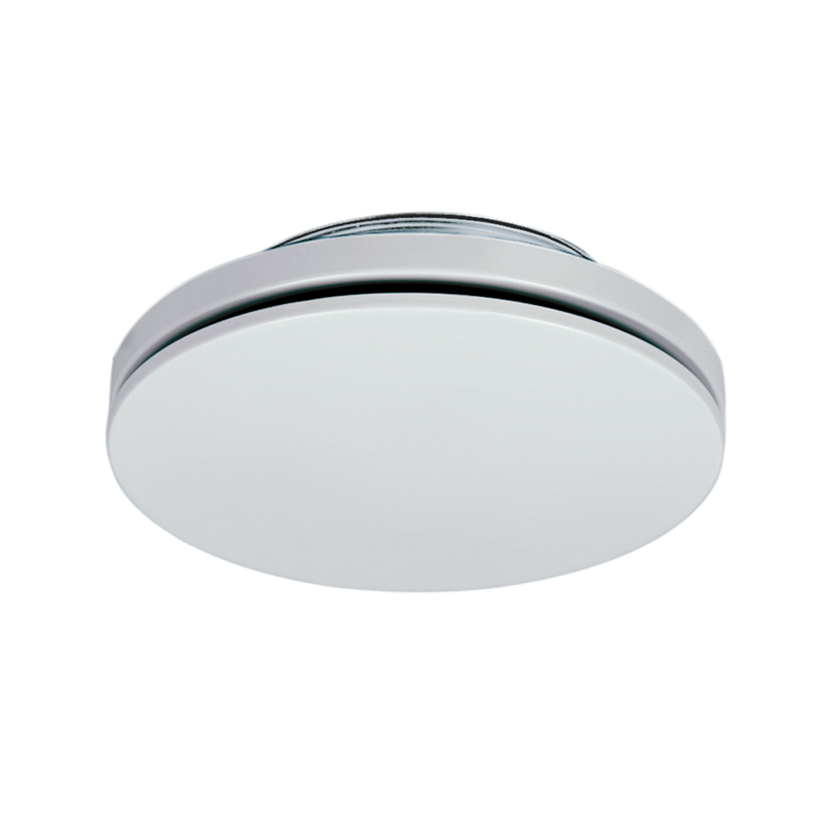

TSK-FLM

Egenskaber

• Cirkulært design med indblæsning via spalteåbning
• Frithængendeinstallation eller tæt loft
• Supplement til tilluftsversion TSK-TLM/TK

Beskrivelse

• Armatur for tilluft eller fraluft til de fleste typer af lokaler.

• Armaturet installeres som standard i trykfordelingsboks, type TLM/FLM (standard) alt. TK/FK (rengørbar), som indeholder målerør og indreguleringsspjæld.

• TSK leveres i to varianter, TSK4 for 4-vejs indblæsning og TSK1 for 1-vejs indblæsning.

Tilvalg og tilbehør

• Trykfordelingsbokse med måle- og indreguleringsfunktion:

– TLM (tilluft, standard)
– FLM (fraluft, standard)
– TK (rengørbar tilluft)
– FK (rengørbar fraluft)

• Kanalforlængelse mellem trykfordelingsboks og armatur – MN

Material

• TSK: Pulverlakeret forzinket stål i hvid RAL9003 standard farve.

• Fordelingsbokse: Varmforzinket stålplade, indvendigt isoleret med vaskbart og lydabsorbent materiale af 100% genbrugt, ikke-allergifremkaldende, hydrofobisk PET-plast.

Montage

• TSK tilsluttes direkte på trykfordelingsboksen. Ved indbygning i nedsænkede lofter forbindes armaturet til trykfordelingsboksen med muffe/nippel, MN (tilbehør).

• Trykfordelingboksens indløb forbindes til spiro kanal.

• Trykfordelingsboks for tilluft kan monteres direkte efter en bøjning. Ved montage efter T-stykke kræves en lige strækning svarende til 4 x diameter.

• Ved montering af 1-vejs version (TSK1) uden trykfordelingsboks efter 90° bøjning, skal armaturet rettes med sektorpladen mod den ydre radius af bøjningen.
