ODA [b]

Egenskaber

• Overføringsarmatur med optimeret lyddæmpning

• Miljøvenlig isolering med gode dæmpningsegenskaber

• Nem montering og afmontering

• Vedligeholdt ydermål uanset huldimension Ø100/125/160

Beskrivelse

• ODA er et luftarmatur til optimeret lyddæmpning, f.eks. i situationer, hvor der stilles høje krav til lydisolering.

• Produktet og monteringsrammen leveres i en one-size-fits-all-konfiguration, hvor den samme enhedsstørrelse anvendes til tre cirkulære dimensioner (Ø100/125/160). Tilpasningen opnås gennem udskæringsdiameteren i væggen.

• Til isolerede skillevægge anbefales tilbehøret OFI-C, en elastisk væggennemføring til overluftarmaturer, der forhindrer spredning af fibre og partikler fra vægisolering i luftstrømmene. I modsætning til konventionelle væggennemføringer af plade, der installeres til samme formål, forringer OFI-C ikke diffusorens lydegenskaber.

Tilvalg og tilbehør

Leveringsform

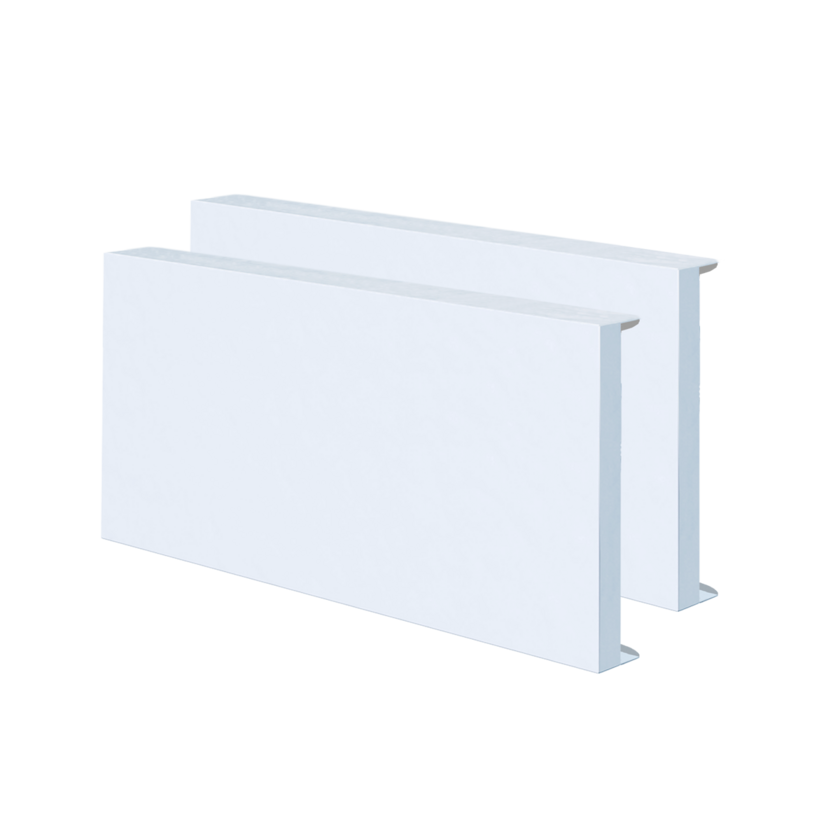

• Produktet leveres parvis, inklusive monteringsrammen RAM-ODA [b].

• Produktet leveres i et udførsel og tilpasses i størrelse via cirkulær hulskæring til den ønskede vægåbning: Ø100/125/160 mm.

Produktstørrelse (mm)

Frontareal (BxHxD) | til kanaldimension

400 x 220 x 40 | Ø100/125/160

Farver

• Pulverlakeret, hvid RAL 9003 (standard)

• Pulverlakeret, sort RAL 9005 (lagervare)

• Pulverlakeret, grå RAL 9006 (bestillingsvare)

• Produktet kan leveres i alternative farver som specialbestilling.

Tilbehør

• OFI-C: Beskyttelse mod fiberindtrængning til rektangulære armature til overføringsluft.

– Blokerer spredningen af fibre og partikler fra vægisolering i luftstrømmene.

– Elastisk og fleksibel gennemføring til isolerede lette skillevægge.

– Påvirker ikke lydniveau eller frit areal i modsætning til pladegennemføringer.

– Fremstillet af miljøvenligt, elastisk og flammehæmmende materiale.

– Kan kombineres med følgende overføringsarmatur: OLR, ODA^*), SOD[b]^*), S2O^*), E5O

– Fås i rektangulær udgave, OFI-R

^*) Rektangulært produkt som installeres i cirkulær hulskæring.

Størrelser OFI-C (mm)
– Fås i 2 størrelser til 3 forskellige cirkulære kanaldimensioner (Ø100-125 / Ø160).
– Fås til to forskellige vægdybder (70 mm eller 95 mm).

Vægdybde | Hulboring (Ø) | Betegnelse

70 mm | Ø100 / Ø125 | OFI-C70-100-125
95 mm | Ø100 / Ø125 | OFI-C95-100-125

70 mm | Ø160 | OFI-C70-160
95 mm | Ø160 | OFI-C95-16

Material

• ODA [b]: Produktet er fremstillet af stålplade, pulverlakeret i hvid RAL-standardfarve, indvendigt isoleret med vaskbart og overfladebelagt lydabsorberende materiale. Produktets isolering består af 100 % genanvendt, allergivenligt, hydrofobt PET-plastmateriale. Det er fri for formaldehyd, og ved forbrænding dannes der kun kuldioxid og vand.

• RAM-ODA [b]: Monteringsramme fremstillet af varmgalvaniseret stålplade.

• OFI-C: Fremstillet af miljøvenligt, flammehæmmende polyurethanskum. Materialet er CertiPUR- og Oeko-Tex-certificeret.

Montage

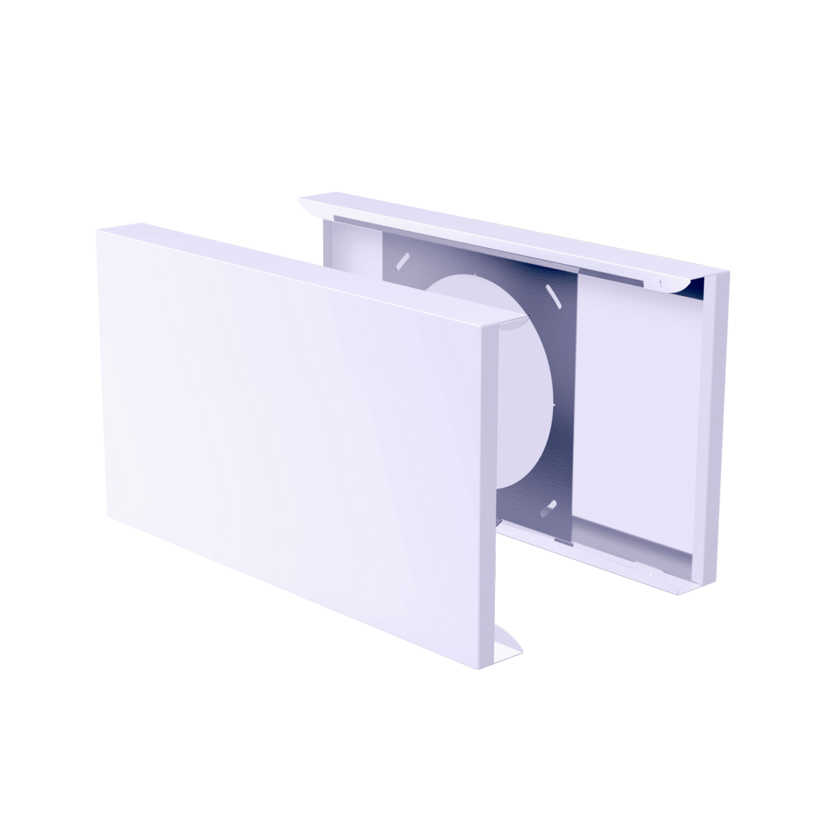

• Produktet installeres parvis med de medfølgende monteringsrammer på hver side af en væg over cirkulær huludskæring.

• Monteringsrammen leveres i én størrelse og bruges til installation for alle tre huludskæringsdimensioner, Ø100, Ø125 og Ø160 mm.

• Rammedelene har forborede huller til fastgørelse med skruer.

• Hvert rammedel er markeret med dobbeltpile. Rammerne skal installeres med pilene pegende opad.

• Armaturet hænges på monteringsrammen øverst og skubbes derefter ned i bunden gennem to fligåbninger i den nederste del af armaturets front.

• Monteringsrammen fungerer således som en glideskinne, der muliggør en vis vandret justering af enhedens front.

• Når fiberbeskyttelsesdæksel OFI-C anvendes (tilbehør), passes dækslet nemmest ind i udskæringen inden monteringsramme og armatur installeres.

• Fiberdækslet kan generelt installeres enten før eller efter montering af armaturet. Dækslets elastiske og selvspændende egenskaber gør det nemt at presse det ind i hullet i skeletvæggen.
