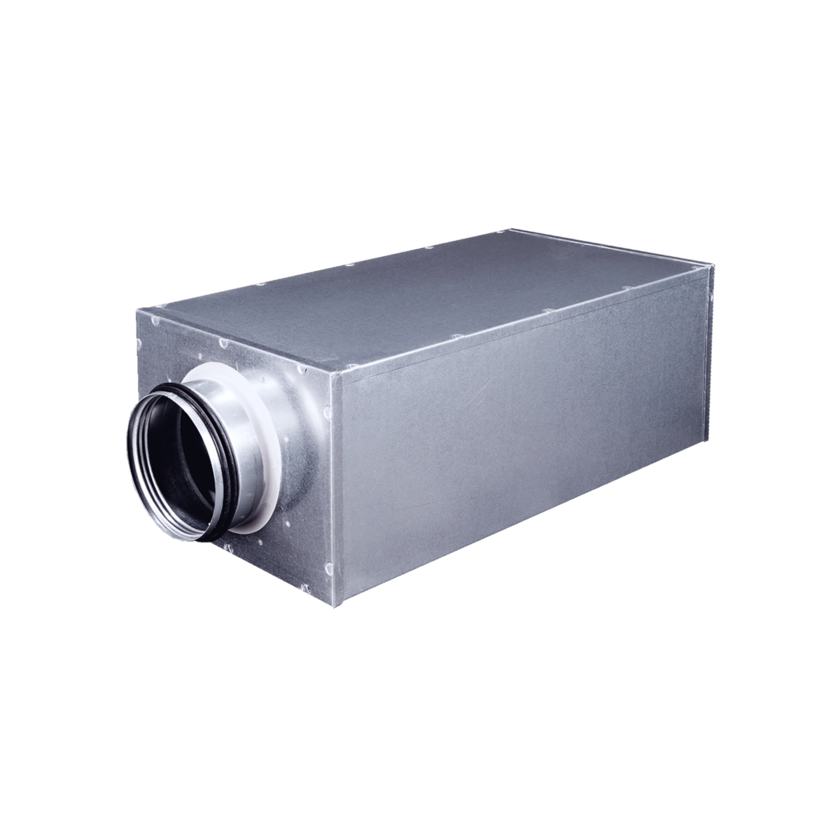

C-LAV / C-LAG
Egenskaber
• Rektangulær lyddæmper til cirkulære luftkanalsystemer
• Kompakt byggemål med høj lydreduktion
• Direkte tilslutning til cirkulære kanaler uden overgangsstykker
• Isoleret med fiberfri lydabsorberende materiale
• Leveres i kanaldimension Ø100-400 mm
• Leveres i to længder, 500 alt. 1000 mm
Beskrivelse
• Rektangulær lavtbyggende lyddæmper med cirkulære tilslutninger til luftkanalsystemer.
• Lavere byggehøjde end tilsvarende cirkulære modeller – ideel til begrænsede installationshøjder, f.eks. lave lofter, skakte, smalle passager i cirkulære kanalsystemer eller andre pladsbegrænsede situationer.
• Cirkulære tilslutninger muliggør direkte tilslutning til spirokanaler uden overgangsstykker.
• Rektangulær udformning giver bedre akustiske egenskaber pr. byggelængde og lavere tryktab sammenlignet med fuldt cirkulære lavprofildæmpere.
• Alle dimensioner fås i længder på 500 og 1000 mm.
Produktstørrelser (mm)
Kanaldimension | Udvendige dimensioner B x H
Ø100 | 220 x 160
Ø125 | 250 x 185
Ø160 | 280 x 220
Ø200 | 340 x 260
Ø250 | 400 x 310
Ø315 | 460 x 375
Ø400 | 560 x 460
• Kabinet af ulakeret galvaniseret stålplade med gummipakninger af EPDM-gummi.
• Isolering af vaskbar, lydabsorberende, ubrændbar mineraluld overfladebeklædt med perforeret plade.
• Produktet er beregnet til montering i cirkulær kanal og fastgøres med skruer eller blindnitter.
• Ved montering skal ophængningsanordninger, der omslutter yderkappen, anvendes.
• Produktet må ikke kun monteres ophængt i tilslutningspunkterne.
• Ved montage skal krav til lige kanalstrækning før produktet i luftstrømmens retning overholdes. Den lige strækning skal være mindst 4 × lyddæmperens tilslutningsdiameter (≥ 4 × ØD) for at de angivne lyddata er gældende.
• For at opfylde kravene til tæthedsklassificering skal lyddæmperen monteres i henhold til særlige krav, normalt leverandørens montageanvisning for kanalsystemet.
• Se separat dokument, drift og vedligeholdelse*) for mere information om montering af produktet.
*) Drift og vedligeholdelsesinstruktioner findes i separat dokument (pdf), DV-DK / DU-SE – drift og vedligeholdelse, som kan downloades fra produktsiderne.
