CornerAir
Egenskaber
• Lavbyggende design til frithængende montage eller tæt loft
• Envejsblæsende funktion til montage nær tagvinkel
• Justerbare luftdeflektorer for trækfrit indeklima
• Forberedt til tilslutning af el og kontrol
• Nedfoldelig front for inspektion og service
• Tilluftsmængder op til 105 m3/h (30 l/s)
Beskrivelse

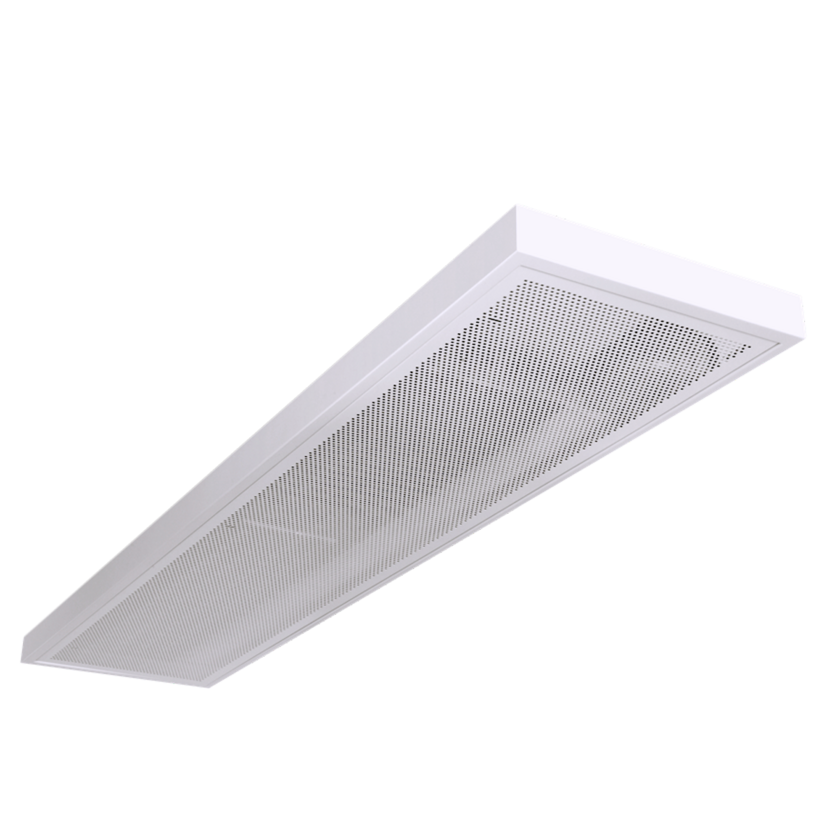

• CornerAir er en lavprofil 1-vejs induktionsenhed for tilluft, køling og opvarmning, tilpasset til frithængende montering.
• Enheden er beregnet til montering i et hjørne væg-loft eller på en væg.
• Tilluft og returluft tilføres rummet via sprededelen, horisontalt langs loftet.
• Med indblæsning som drivkraft, induceres rumluften som gennem enhedens batteri fjerner eller, hvor det er relevant, tilfører varme.
• Apparathus med primær luftkanal har faste dyser og leveres i standardtrin eller fra valgt flow og tryk ved dimensionering.
• Produktet har en indvendig primærlufttilslutning bagpå eller opad og en udvendig tilslutning på kortsiden i nippelmål Ø100.
• På langsiden er produktet udstyret med Airfllex justerbare luftdeflektorer. Deflektorerne gør det muligt at opnå et trækfrit indeklima.
• Enhedens forside åbnes simpelt for inspektion og service.
Materialvalg og overfladebehandlinger:
• Pulverlakeret udførelse.
Størrelser (mm):
• Leveres i 6 længdealternativer:
1500/1800/2100/2400/2700/3000
• Kanaldimension: Ø100
Konfigurationsmuligheder
• Udførelse til køling alternativt køling og opvarmning
• Tilslutning af tilluft:
– ovenside/bagside (invendigt)
– korte side (udvendigt)
• Valgbar tilslutningsside for vand:
– venstre/højre (invendigt)
• Leveres i udgave med 1- hhv. 2-vandkredser
Valgmuligheder
• Integreret styring til stand-alone brug eller tilslutning til overordnet system
• Komplet udvalg af installationstilbehør:
– Indreguleringsspjæld type ZMC
– Sætpunktsstiller
– Tilslutningsslanger
– Reguleringsventil til vandtilførsel
– Ventilaktuatorer
• Apparathus og kanaltilslutning af varmgalvaniseret stålplade med EPDM gummipakning.
• Synlige dele; kabinet, ramme og perforeret frontrist af stålplade, pulverlakeret i hvid RAL standardfarve. Andre farver er tilgængelige.
• Batteri udført med kobberrør og aluminiumslameller.
• Plastdele af polyethylen.
• For mere information om standardmaterialer og -farver, se det separate dokument Produktspecifikation, som kan downloades fra vores hjemmeside.
• Følgende information er kun en generel oversigt over monterings-, tilslutnings- og indreguleringsproceduren. Se altid produktets drift- og vedligeholdelsesdokumentation (DV) for detaljerede installationsinstruktioner.
• Produktet tilsluttes en cirkulær ventilationskanal. Tilslutning til lige monteret fleksibel kanal anbefales ikke.
• CornerAir har indvendig kanaltilslutning med medfølgende bøjning for alternativ tilslutning ovenfra eller fra tilstødende rum. Kanaltilslutningen fastgøres med en skrue i kanalen.
• Varme- og kølevandsrør monteres af en VVS-entreprenør.
• Enheden monteres i det angivne antal ophængspunkter baseret på den aktuelle produktlængde, se måltegning i produktets DU-dokumentation.
• Produktet kan ophænges ved hjælp af en gevindstang eller monteres direkte mod loftet.
• Det skal sikres, at der ikke opstår skader på køle-/varmefladen ved tilspænding af ventiler og tilslutninger. For at undgå dette skal du altid bruge en passende skruenøgle som modvægt.
• Ved installation skal der reserveres plads til åbning af frontgitteret og adgang til enheden til rengøring, inspektion og service.
• The product has fixed nozzles and is delivered for specific air flow at a certain nozzle pressure according to customer requiement (specified at order placement).
• Produktet har faste dyser og leveres til specifik luftstrøm ved et givet dysetryk i henhold til kundeordre.
• Det er muligt at få et vist antal af dyserne tilstoppet, hvis luftstrømmen senere kan øges til et vist niveau, hvis det er nødvendigt.
• For at kunne justere driftstrykket bør produktet forudgåes med et indreguleringsspjæld monteret i kanalen før baffelen, f.eks. ZMC eller SPD, men ikke et spjæld af iris type.
• Ved montering af indreguleringsspjældet skal der tages hensyn til krav til den foregående lige sektion, se det specifikke spjælds dokumentation for detaljerede oplysninger.
• Luftmængden q (l/s eller m3/h), kontrolleres ved at måle driftstrykket P (Pa) i en hvilken som helst dyse hen over dyselisterne eller over indreguleringsspjældets måleskinne. Når det foreskrevne driftstryk er målt, er den nødvendige luftmængde opnået.
• For beregning af K-faktorer, se tabeller og beregningsformel i kølebaflens drifts- og vedligeholdelsesdokument (DV). For K-faktorer med et indeguleringsspjæld, venligst se til dokumentationen for det specifikke spjæld, der skal anvendes.
• Ved bestilling med styrekomponenter, leveres produktet internt forkablet fra fabrikken. Se særskilt dokumentation afhængig af aktuelle valg vedrørende tilslutning, idriftsættelse og drift af styre- og strømforsyningskomponenter.
