HotelAir Hi-Flow
Egenskaber
• Tilluft og rumluft tilføres til rummet
horisontalt via indblæsningsristen
langs loftet
• Høj køle-/varmeeffekt med lavt lydniveau
• Forberedt til tilslutning af el og kontrol
• Tilluftsrist med justerbare luftdeflektorer for trækfrit indeklima
• Tilluftsmængder op til 180 m3/h (50 l/s) ved 50 Pa
Beskrivelse

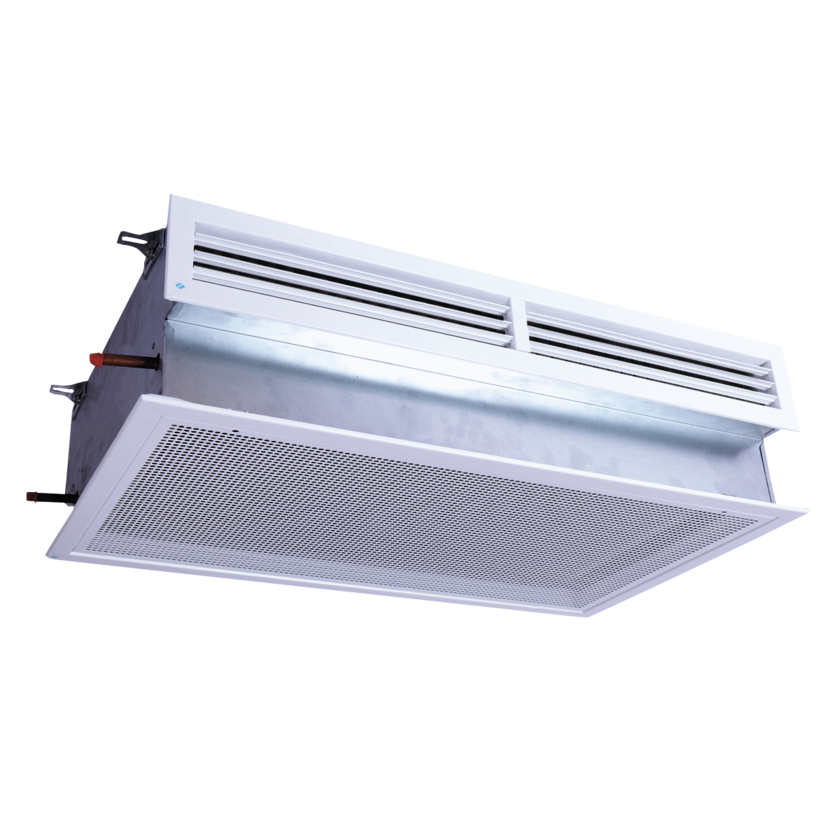

• HotelAir er en tagmonteret induktionsenhed for tilluft, køling og opvarmning.
• HotelAir installeres i loftet med returluftsindtag i et nedsænket loft og tilluftsrist i væg.

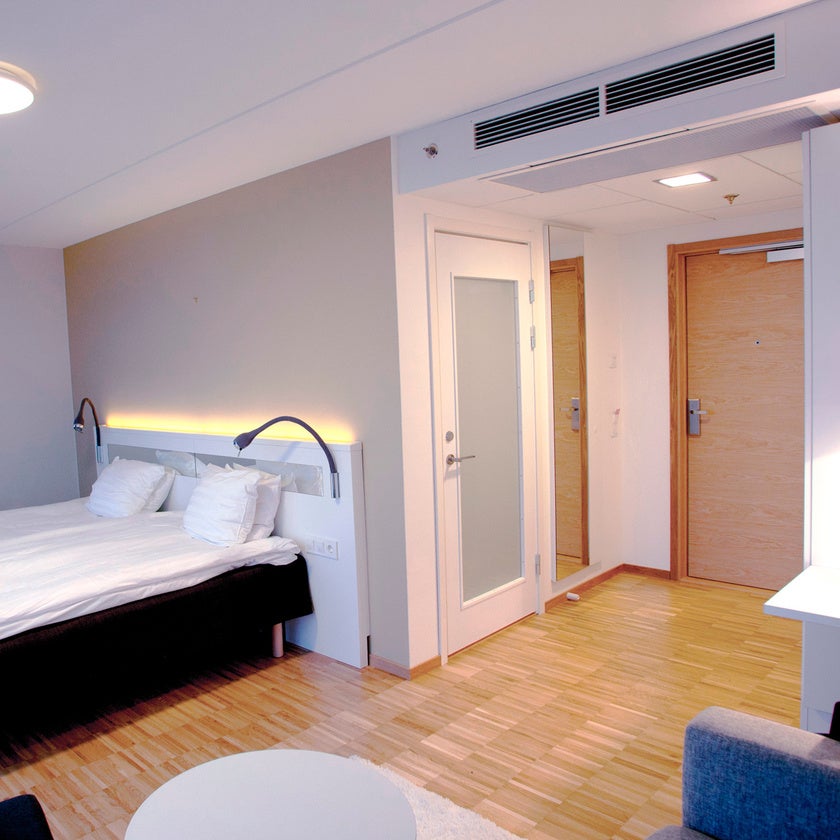

• Løsningen er primært beregnet til hotelværelser og for lokaler hvor denne monteringsmetode egner sig.
• Tilluft og returluft tilføres rummet via tilluftsristen, horisontalt langs loftet.
• Tilluftdelen har horisontale lameller mens returluftsristen er i perforeret plade og kan enkelt åbnes for inspektion og service.
• Med indblæsning som drivkraft, induceres rumluften som gennem enhedens batteri fjerner eller, hvor det er relevant, tilfører varme.
• Enheden med tilluftskanal er udstyret med dysser som skaber optimal induktion for tilluft til rummet.
• Produktvariant med varme leveres i fire varianter afhængig af varmekapacitetsbehov. Produktvalg udføres med hensyn til det aktuelle dimensioneringsbehov:
– Effektvariant 1: kapacitet op til ca. 950 W.
– Effektvariant 2: kapacitet op til ca.1100 W.
– Effektvariant 3: kapacitet op til ca.1300 W.
– Effektvariant 4: kapacitet op til ca.1450 W.
Materialvalg og overfladebehandlinger:
• Pulverlakeret udførelse.
Størrelser (mm):
• Leveres i 3 længde alternativer;
800/1000/1200
• Leveres I to kanaldimensioner: Ø125/160
Konfigurationsmuligheder
• Udførelse til køling alternativt køling med opvarmning i 4 effektalternativer ≈ 950/1100/1300/1450 W
• Tilluftstilslutning, 4 alternativer:
– side venstre/højre.
– bagside venstre/højre.
• Tilslutningsside for vand:
– venstre/højre
• Leveres i udgave med 1- hhv. 2-vandkredser
Valgmuligheder
• Integreret styring til stand-alone brug eller tilslutning til overordnet system
• Komplet udvalg af installationstilbehør:
– Indreguleringsspjæld type ZMC
– Sætpunktsstiller
– Tilslutningsslanger
– Reguleringsventil til vandtilførsel
– Ventilaktuatorer
• Apparathus og kanaltilslutning af varmgalvaniseret stålplade med EPDM gummipakning.
• Synlige dele; kabinet, ramme med perforeret returluftrist af stålplade og tilluftsriste i stålplade med lameller i aluminium, pulverlakeret i hvid RAL standardfarve. Andre farver er tilgængelige.
• Batteri udført med kobberrør og aluminiumslameller.
• Plastdele af polyethylen.
• For mere information om standardmaterialer og -farver, se det separate dokument Produktspecifikation, som kan downloades fra vores hjemmeside.
• Følgende information er kun en generel oversigt over monterings-, tilslutnings- og indreguleringsproceduren. Se altid produktets drift- og vedligeholdelsesdokumentation (DV) for detaljerede installationsinstruktioner.
• Produktet tilsluttes en cirkulær ventilationskanal. Tilslutning til lige monteret fleksibel kanal anbefales ikke.
• Varme- og kølevandsrør monteres af en VVS-entreprenør.
• Enhedens længde og bredde er tilpasset til standard støttekonstruktioner.
• Produktet kan ophænges ved hjælp af en gevindstang eller monteres direkte mod loftet.
• Enheden leveres med 4 fabriksmonterede ophængsbeslag til pendler (en i hvert hjørne). Beslag med pendul kan justeres separat i fire retninger.
• Det skal sikres, at der ikke opstår skader på køle-/varmefladen ved tilspænding af ventiler og tilslutninger. For at undgå dette skal du altid bruge en passende skruenøgle som modvægt.

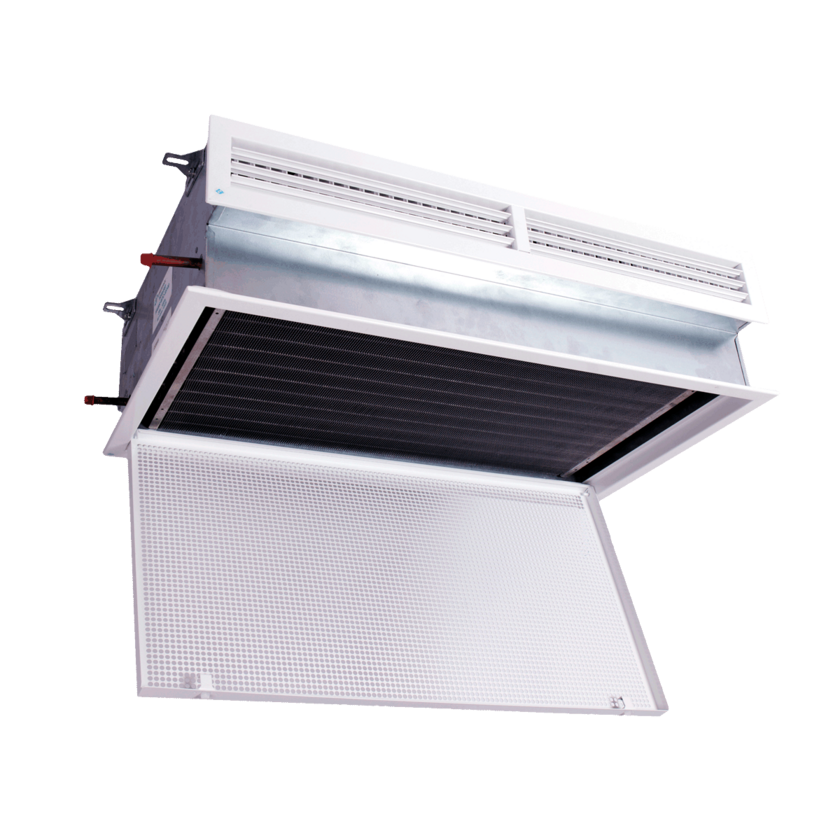

• Ved installation skal der reserveres plads til åbning af frontgitteret og adgang til enheden til rengøring, inspektion og service. Returluftgitterets front kan nemt åbnes for inspektion og service.
• Produktet har faste dyser og leveres til specifik luftstrøm ved et givet dysetryk i henhold til kundeordre.
• Det er muligt at få et vist antal af dyserne tilstoppet, hvis luftstrømmen senere kan øges til et vist niveau, hvis det er nødvendigt.
• Luftmængden kontrolleres ved at måle driftstrykket i en hvilken som helst dyse hen over dyselisterne. Når det foreskrevne driftstryk er målt, er den specificerede luftmængde opnået.
• Til beregning er k-faktortabeller og k-faktorformlen tilgængelige i kølebaflens driftsdokumentation (DV).
• For at kunne justere driftstrykket bør produktet forudgåes med et indreguleringsspjæld monteret i kanalen før baffelen, f.eks. ZMC eller SPD, men ikke et spjæld af iris type.
• Ved montering af indreguleringsspjældet skal der tages hensyn til krav til den foregående lige sektion, se det specifikke spjælds dokumentation for detaljerede oplysninger.
• Ved bestilling med styrekomponenter, leveres produktet internt forkablet fra fabrikken. Se særskilt dokumentation afhængig af aktuelle valg vedrørende tilslutning, idriftsættelse og drift af styre- og strømforsyningskomponenter.
