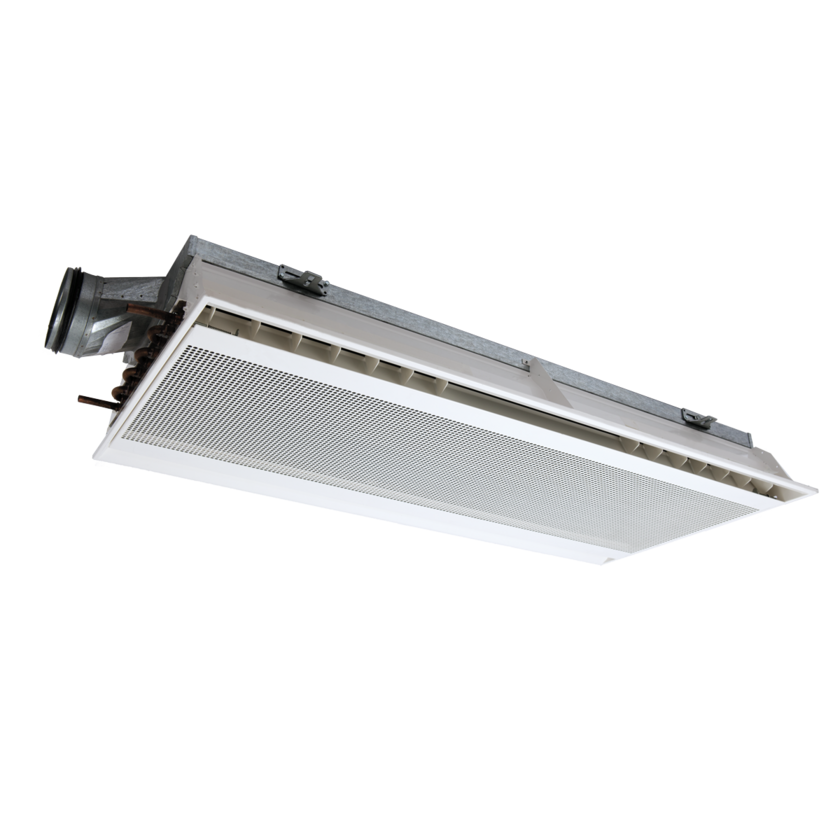

OptimAir High Flow
Egenskaber
• Højflow baffel til indbygget montage i nedhængte lofter (byggehøjde 190 mm)
• 2-vejs fleksibelt spredningsmønster langs det nedhængte loft
• Forberedt til tilslutning af el og kontrol
• Justerbare luftdeflektorer for trækfrit indeklima
• Nedfoldelig front for inspektion og service
• Tilluftsmængder Fra 43 m3/h (12 l/s) op til 230 m3/h (64 l/s) ved 100 Pa
Beskrivelse
• OptimAir er en induktions enhed for tilluft, køling og opvarmning, der er egnet til indbygning i standard loftsystemer.
• Tilluft og returluft tilføres rummet via tilluftsspalten, horisontalt i to retninger langs loftet.
• Med indblæsning som drivkraft, induceres rumluften som gennem enhedens batteri fjerner eller, hvor det er relevant, tilfører varme.
• Enheden har faste dyser på hver langside. Derudover er langsiderne udstyret med Airflex, justerbare luftdeflektorer. Deflektorerne gør det muligt at opnå et trækfrit indeklima.
• Hver produktstørrelse leveres i 8 forskellige flow alternativer (flow type F1-F8). Flow typerne udgår fra det valgte tryk ved dimensionering.
• Den perforerede frontplade åbnes simpelt for inspektion og service.
Materialvalg og overfladebehandlinger:
• Pulverlakeret udførelse.
Størrelser (mm):
• 5 længde alternativer med kanal alternativer i 3 dim:
– L = 600 (Ø100 alt.Ø125)
– L = 1200 (Ø125 alt.Ø160)
– L = 1800 (Ø125 alt.Ø160)
– L = 2400 (Ø125 alt.Ø160)
– L = 3000 (Ø125 alt.Ø160)
Konfigurationsmuligheder
• 8 forskellige flow alternativer (F1-F8) udefra det valgte tryk ved dimensionering.
• Udførelse til køling alternativt køling med opvarmning
• Tilslutningsside for vand: samme som lufttilslutningen alt. modsatte side
• Leveres i udgave med 1- hhv. 2-vandkredser
• Mulighed at få proppet en vis andel af dysserne, hvis
luftstrømmen skal øges til et vist niveau på et senere tidspunkt
Valgmuligheder
• Integreret styring til stand-alone brug eller tilslutning til overordnet system
• Komplet udvalg af installationstilbehør:
– Indreguleringsspjæld type ZMC
– Sætpunktsbryder
– Tilslutningsslanger
– Reguleringsventil til vandtilførsel
– Coanda krave
– Ventilaktuatorer
• Apparathus och kanalanslutning av varmförzinkad stålplåt med gummipackning av EPDM gummi.
• Synliga delar; hölje, ram och perforerat frontgaller av stålplåt, pulverlackerade i vit RAL standardkulör. Andra kulörer kan erhållas.
• Batteri av kopparrör med lameller av aluminium.
• Plastdetaljer av Polyeten.
• För närmare information om standardmaterial och kulörer, se separat dokument Produktspecifikation som kan laddas ner från vår hemsida.
• Følgende information er kun en generel oversigt over monterings-, tilslutnings- og indreguleringsproceduren. Se altid produktets drift- og vedligeholdelsesdokumentation (DV) for detaljerede installationsinstruktioner.
• Produktet tilsluttes en cirkulær ventilationskanal. Tilslutning til lige monteret fleksibel kanal anbefales ikke.
• Varme- og kølevandsrør monteres af en VVS-entreprenør.
• Enhedens længde og bredde er tilpasset til standard støttekonstruktioner.
• Enheden leveres med 4 fabriksmonterede ophængsbeslag til pendler (en i hvert hjørne). Beslag med pendul kan justeres separat i fire retninger.
• Produktet kan ophænges ved hjælp af en gevindstang eller monteres direkte mod loftet.
• Produktet har faste dyser og leveres til specifik luftstrøm ved et givet dysetryk i henhold til kundeordre.
• Det er muligt at få et vist antal af dyserne tilstoppet, hvis luftstrømmen senere kan øges til et vist niveau, hvis det er nødvendigt.
• Det skal sikres, at der ikke opstår skader på køle-/varmefladen ved tilspænding af ventiler og tilslutninger. For at undgå dette skal du altid bruge en passende skruenøgle som modvægt.
• Ved installation skal der reserveres plads til åbning af frontgitteret og adgang til enheden til rengøring, inspektion og service.
• For at kunne justere driftstrykket bør produktet forudgåes med et indreguleringsspjæld monteret i kanalen før baffelen, f.eks. ZMC eller SPD, men ikke et spjæld af iris type.
• Ved montering af indreguleringsspjældet skal der tages hensyn til krav til den foregående lige sektion, se det specifikke spjælds dokumentation for detaljerede oplysninger.
• Luftmængden kontrolleres ved at måle driftstrykket i en hvilken som helst dyse hen over dyselisterne. Når det foreskrevne driftstryk er målt, er den specificerede luftmængde opnået.
• For beregning af K-faktorer, se tabeller og beregningsformel i kølebaflens drifts- og vedligeholdelsesdokument (DV). For K-faktorer med et indeguleringsspjæld, venligst se til dokumentationen for det specifikke spjæld, der skal anvendes.
• Ved bestilling med styrekomponenter, leveres produktet internt forkablet fra fabrikken. Se særskilt dokumentation afhængig af aktuelle valg vedrørende tilslutning, idriftsættelse og drift af styre- og strømforsyningskomponenter.
