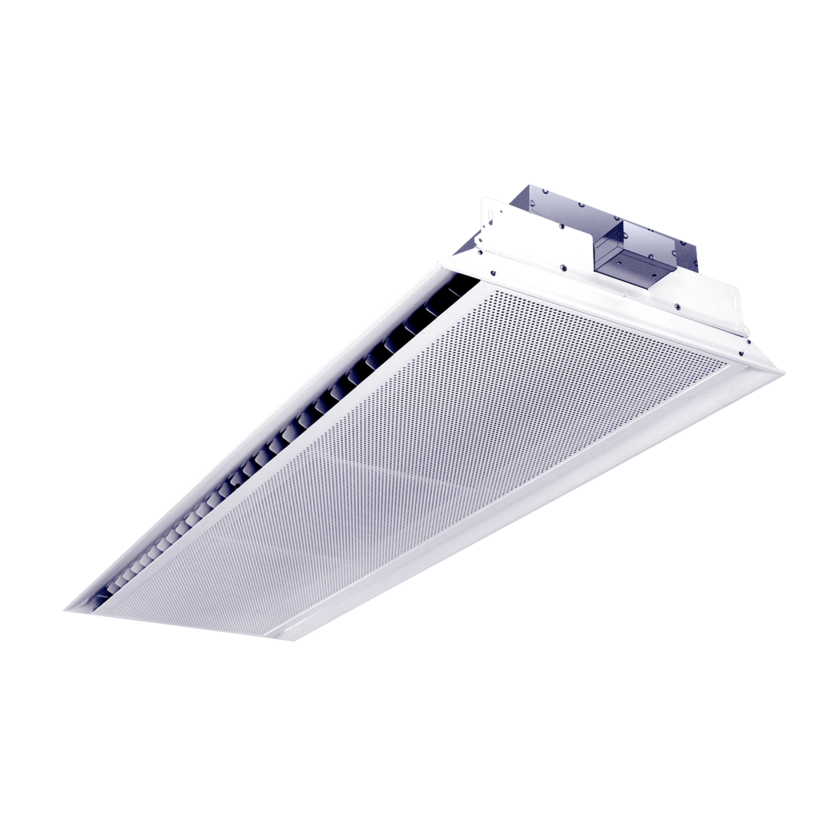

OptimAir-ML
Egenskaber
• Klimabaffel til indbygget montage i
nedhængte lofter (byggehøjde 185 mm)
• Beregnet for mellemstore til store luftmængder.
• Forberedt til tilslutning af el og kontrol
• 2-vejs fleksibelt spredningsmønster langs det nedhængte loft
• Justerbare luftdeflektorer for trækfrit indeklima
• Nedfoldelig front for inspektion og service
• Tilluftsmængder op til 184 m3/h (51 l/s) ved 50 Pa.
Beskrivelse
Generelt

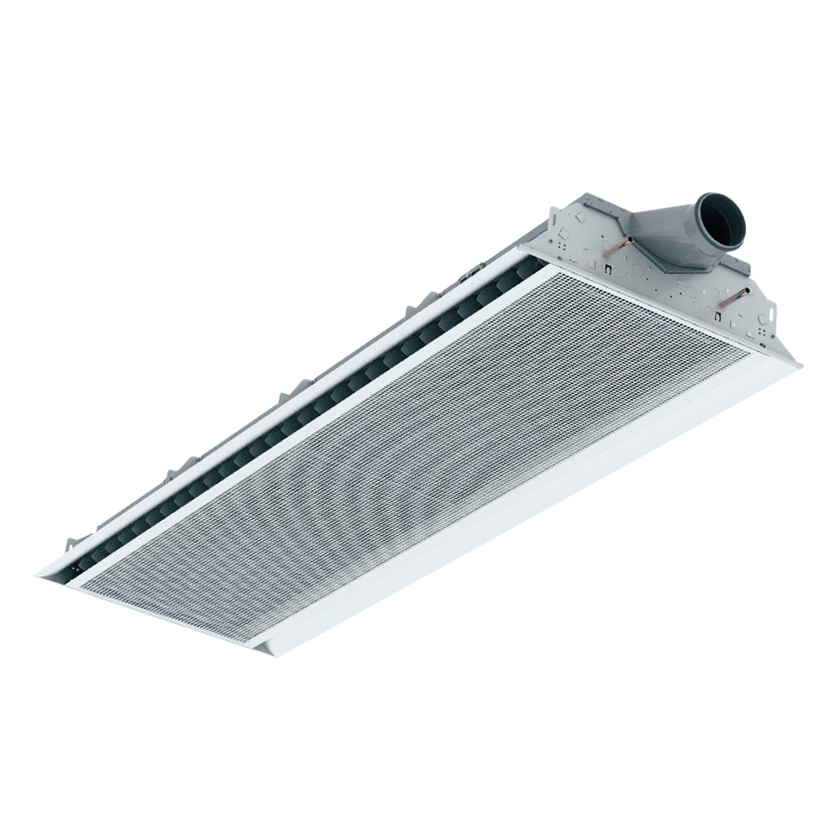

• OptimAir er en kølebaffel til 2-vejs fordeling og installation i nedhængte loftsystemer.
• OptimAir er beregnet til indblæsning, køling og/eller opvarmning i bygninger, hvor der ønskes et behageligt indeklima med individuel rumstyring.
• Enheden fås i to kapacitetsvarianter:
– OptimAir M (medium) – med et trykfordelingskammer beregnet til mellemstore luftmængder.
– OptimAir L (large) – med to trykfordelingskølere beregnet for mellemstore til store luftmængder.
• Enheden leveres også med et alt. to batterikredser for de bedste resultater vedrørende kølebehov eller køle- og varmebehov i anlægget.
• OptimAir er tilpasset standard 600 mm nedhængte loftsbjælker, med mulighed for tilpasning til de fleste nedhængte loftsystemer på markedet.
• OptimAir leveres med en eller to luftkanaltilslutninger, placeret på langsiden af enheden. Antallet kanaltilslutninger afhænger af den valgte kølebaffels produktlængde, primærluftmængde og trykkrav.
• Baffelen leveres med fabriksindstillet luftstrøm, men kan også nemt skiftes på stedet.
• OptimAir er udstyret med AirFlex justerbare luftdeflektorer. Hver luftdeflektor kan justeres individuelt og tilbyder en række let justerbare fordelingsmønstre for at opnå et trækfrit indeklima.
Funktion
• Primær luftstrøm fordeles i trykkammer af og fordelt gennem luftdyserne.
• Den luft, der indsprøjtes via dyserne over batteriet, danner en lavtrykszone. Denne lavtrykszone suger rumluft ind gennem returluftgitteret og ind i batteriet.
• Når returluften passerer gennem batterilamellerne, konditioneres returluften (dvs. afkøles eller opvarmes), afhængigt af vandtemperaturen, der strømmer gennem batterisløjfen.
• Den konditionerede returluft blandes derefter med den injicerede tilluften, inden blandingen til sidst udledes i opholdszonen.
• Standardversionen af OptimAir leveres med justerbare dyser. Tilluften kan justeres i fem trin på hver side af kølebaflen og indstilles nemt med en unbrakonøgle. Denne funktion forenkler indstilling og tilpasning af dysepositionerne, når flowkravene ændres.
• Denne udførelse af OptimAir er beregnet til applikationer med behov for tillufttilslutning fra
apparatets lange side, venligst se OptimAir NF/HF for tilslutning fra kort side.
Materialvalg og overfladebehandlinger:
• Pulverlakeret udførelse.
Størrelser (mm):
• Leveres i 4 længde alternativer:
1200/1800/2400/3000.
• Leveres med 1-2 st kanaltilslutninge i produktets lange side med dimension Ø100 eller Ø125 afhængig af indblæsningsluftmængde og dyssetryk og i nogle tilfælde produktstørrelse.
Konfigurationsmuligheder
• Udførelse til køling alternativt køling med opvarmning.
• To forskellige batterialternativer: standard batteri (M) / højeffekt batteri (L).
• Tilslutningsside for luftkanal: – venstre/højre
• Leveres i udgave med 1- hhv. 2-vandkredser
• Tilslutningsside for vand: – venstre/højre
• Indstillelige dysselister i 5 forskellige positioner pr. langside
Valgmuligheder
• Integreret styring til stand-alone brug eller tilslutning til overordnet system
• Komplet udvalg af installationstilbehør:
– Indreguleringsspjæld type ZMC
– Sætpunktsbryder
– Tilslutningsslanger
– Reguleringsventil til vandtilførsel
– Coanda krave
– Ventilaktuatorer
• Apparathus og kanaltilslutning af varmgalvaniseret stålplade med EPDM gummipakning.
• Synlige dele; kabinet, ramme og perforeret frontrist af stålplade, pulverlakeret i hvid RAL standardfarve. Andre farver er tilgængelige.
• Batteri udført med kobberrør og aluminiumslameller.
• Plastdele af polyethylen.
• For mere information om standardmaterialer og -farver, se det separate dokument Produktspecifikation, som kan downloades fra vores hjemmeside.
• Følgende information er kun en generel oversigt over monterings-, tilslutnings- og indreguleringsproceduren. Se altid produktets drift- og vedligeholdelsesdokumentation (DV) for detaljerede installationsinstruktioner.
• Produktet tilsluttes en cirkulær ventilationskanal. Tilslutning til lige monteret fleksibel kanal anbefales ikke.
• Varme- og kølevandsrør monteres af en VVS-entreprenør.
• Enheden leveres med 4 fabriksmonterede ophængsbeslag til pendler (en i hvert hjørne). Beslag med pendul kan justeres separat i fire retninger.
• Produktet kan ophænges ved hjælp af en gevindstang eller monteres direkte mod loftet.
• Det skal sikres, at der ikke opstår skader på køle-/varmefladen ved tilspænding af ventiler og tilslutninger. For at undgå dette skal du altid bruge en passende skruenøgle som modvægt.
• Ved installation skal der reserveres plads til åbning af frontgitteret og adgang til enheden til rengøring, inspektion og service.
• For at kunne justere driftstrykket bør produktet forudgåes med et indreguleringsspjæld monteret i kanalen før baffelen, f.eks. ZMC eller SPD, men ikke et spjæld af iris type.
• Ved montering af indreguleringsspjældet skal der tages hensyn til krav til den foregående lige sektion, se det specifikke spjælds dokumentation for detaljerede oplysninger.
• Luftmængden kontrolleres ved at måle driftstrykket i en hvilken som helst dyse hen over dyselisterne. Når det foreskrevne driftstryk er målt, er den specificerede luftmængde opnået.
• For beregning af K-faktorer, se tabeller og beregningsformel i kølebaflens drifts- og vedligeholdelsesdokument (DV). For K-faktorer med et indeguleringsspjæld, venligst se til dokumentationen for det specifikke spjæld, der skal anvendes.
• Ved bestilling med styrekomponenter, leveres produktet internt forkablet fra fabrikken. Se særskilt dokumentation afhængig af aktuelle valg vedrørende tilslutning, idriftsættelse og drift af styre- og strømforsyningskomponenter.
