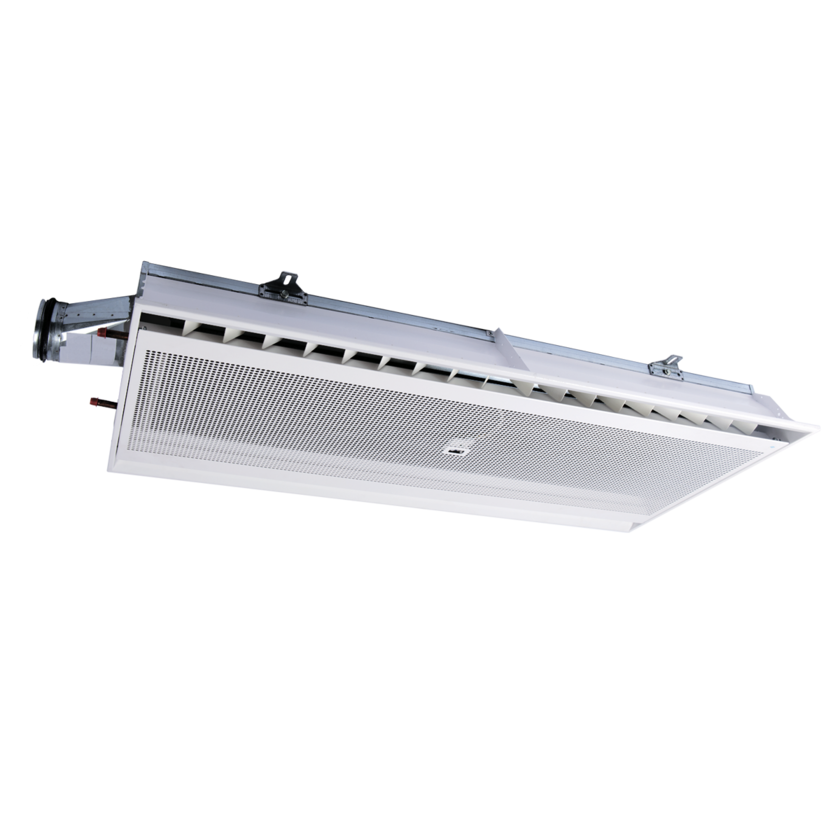

OptimAir Normal Flow

Materialvalg og overfladebehandlinger:
• Pulverlakeret udførelse.

Størrelser (mm):
• Leveres i 4 længde alternativer:
1200/1800/2400/3000
• Leveres I kanaldimension Ø100

Konfigurationsmuligheder
• 8 forskellige flow alternativer (F1-F8) udefra det valgte tryk ved dimensionering
• Udførelse til køling alternativt køling med opvarmning
• Tilslutningsside for vand: samme som lufttilslutningen alt. modsatte side
• Leveres i udgave med 1- hhv. 2-vandkredser
• Mulighed at få proppet en vis andel af dysserne, hvis luftstrømmen skal øges til et vist niveau på et senere tidspunkt

Valgmuligheder
• Integreret styring til stand-alone brug eller tilslutning til overordnet system
• Komplet udvalg af installationstilbehør:
– Indreguleringsspjæld type ZMC
– Sætpunktsbryder
– Tilslutningsslanger
– Reguleringsventil til vandtilførsel
– Coanda krave
– Ventilaktuatorer

• Apparathus og kanaltilslutning af varmgalvaniseret stålplade med EPDM gummipakning.

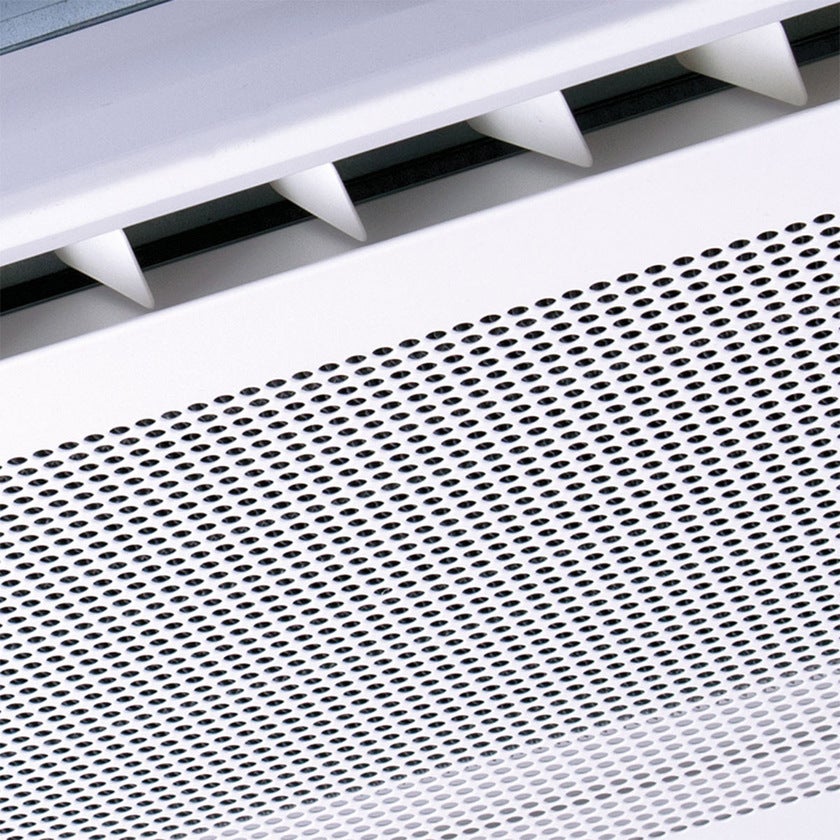

• Synlige dele; kabinet, ramme og perforeret frontrist af stålplade, pulverlakeret i hvid RAL standardfarve. Andre farver er tilgængelige.

• Batteri udført med kobberrør og aluminiumslameller.

• Plastdele af polyethylen.

• For mere information om standardmaterialer og -farver, se det separate dokument Produktspecifikation, som kan downloades fra vores hjemmeside.

• Følgende information er kun en generel oversigt over monterings-, tilslutnings- og indreguleringsproceduren. Se altid produktets drift- og vedligeholdelsesdokumentation (DV) for detaljerede installationsinstruktioner.

• Produktet tilsluttes en cirkulær ventilationskanal. Tilslutning til lige monteret fleksibel kanal anbefales ikke.

• Varme- og kølevandsrør monteres af en VVS-entreprenør.

• Enhedens længde og bredde er tilpasset til standard støttekonstruktioner.

• Enheden leveres med 4 fabriksmonterede ophængsbeslag til pendler (en i hvert hjørne). Beslag med pendul kan justeres separat i fire retninger.

• Produktet kan ophænges ved hjælp af en gevindstang eller monteres direkte mod loftet.

• Produktet har faste dyser og leveres til specifik luftstrøm ved et givet dysetryk i henhold til kundeordre.

• Det er muligt at få et vist antal af dyserne tilstoppet, hvis luftstrømmen senere kan øges til et vist niveau, hvis det er nødvendigt.

• Det skal sikres, at der ikke opstår skader på køle-/varmefladen ved tilspænding af ventiler og tilslutninger. For at undgå dette skal du altid bruge en passende skruenøgle som modvægt.

• Ved installation skal der reserveres plads til åbning af frontgitteret og adgang til enheden til rengøring, inspektion og service.

• For at kunne justere driftstrykket bør produktet forudgåes med et indreguleringsspjæld monteret i kanalen før baffelen, f.eks. ZMC eller SPD, men ikke et spjæld af iris type.

• Ved montering af indreguleringsspjældet skal der tages hensyn til krav til den foregående lige sektion, se det specifikke spjælds dokumentation for detaljerede oplysninger.

• Luftmængden kontrolleres ved at måle driftstrykket i en hvilken som helst dyse hen over dyselisterne. Når det foreskrevne driftstryk er målt, er den specificerede luftmængde opnået.

• For beregning af K-faktorer, se tabeller og beregningsformel i kølebaflens drifts- og vedligeholdelsesdokument (DV). For K-faktorer med et indeguleringsspjæld, venligst se til dokumentationen for det specifikke spjæld, der skal anvendes.

• Ved bestilling med styrekomponenter, leveres produktet internt forkablet fra fabrikken. Se særskilt dokumentation afhængig af aktuelle valg vedrørende tilslutning, idriftsættelse og drift af styre- og strømforsyningskomponenter.
