WallAir
Egenskaber
• Høj køle-/varmeeffekt med lavt lydniveau
• Tilluft og returluft tilføres til rummet horisontalt langs loftet
• Forberedt til tilslutning af el og kontrol
• Let aftagelig frontrist for inspektion og service
• Tilluftsmængder op til 125 m3/h (35 l/s)
Beskrivelse

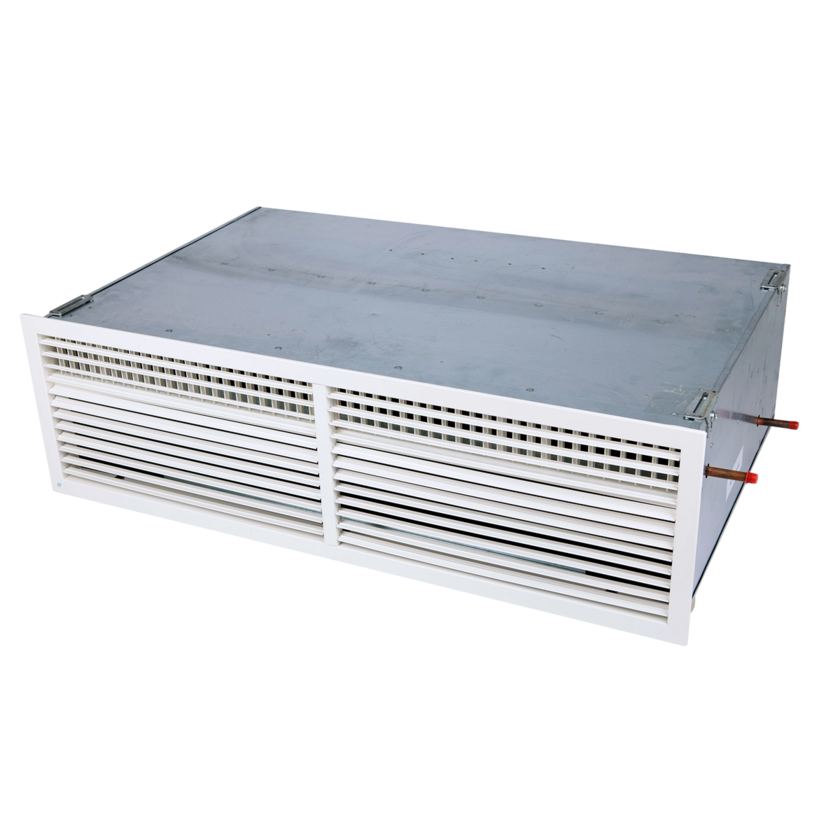

• WallAir er en vægmonteret induktionsenhed til tilluft, køling og opvarmning.
• Enheden er beregnet til montage over nedhængte lofter i tilliggende rum med fælles vægmonteret retur- og tilluftsrist.
• WallAir er primært beregnet til f.eks. kontor, plejerum eller andre rum hvor denne monteringsmetode er passende.
• Tilluft og returluft tilføres rummet via tilluftsristen, horisontalt langs loftet.
• Med indblæsning som drivkraft, induceres rumluften som gennem enhedens batteri fjerner eller, hvor det er relevant, tilfører varme.
• Forsiden af apparathuset er opdelt i to sektioner, hvor den øverste del er en primær luftkanal, udstyret med dyser, og som skaber induktionen i apparatet. Den nederste del af fronten består af et returluftstiste.
• Tilluftsristen i øverste halvdel har justerbare lameller for et trækfrit indeklima, mens returluftristen i nederste halvdel har faste horisontale lameller.
Materialvalg og overfladebehandlinger:
• Pulverlakeret udførelse.
Størrelser (mm):
• Leveres i 4 længde alternativer;
600/800/1000/1200
• Leveres i kanaldimension: Ø125 med kanaltilslutning på bagsiden
Konfigurationsmuligheder
• Udførelse til køling alternativt køling med opvarmning
• Tilslutningsside for vand: venstre/højre
Valgmuligheder
• Integreret styring til stand-alone brug eller tilslutning til overordnet system
• Komplet udvalg af installationstilbehør:
– Indreguleringsspjæld type ZMC
– Sætpunktsbryder
– Tilslutningsslanger
– Reguleringsventil til vandtilførsel
– Ventilaktuatorer
• Apparathus og kanaltilslutning af varmgalvaniseret stålplade med EPDM gummipakning.
• Synlige dele; kabinet, ramme og perforeret frontrist af stålplade, pulverlakeret i hvid RAL standardfarve. Andre farver er tilgængelige.
• Batteri udført med kobberrør og aluminiumslameller.
• Plastdele af polyethylen.
• For mere information om standardmaterialer og -farver, se det separate dokument Produktspecifikation, som kan downloades fra vores hjemmeside.
• Følgende information er kun en generel oversigt over monterings-, tilslutnings- og indreguleringsproceduren. Se altid produktets drift- og vedligeholdelsesdokumentation (DV) for detaljerede installationsinstruktioner.
• Produktet tilsluttes en cirkulær ventilationskanal. Tilslutning til lige monteret fleksibel kanal anbefales ikke.
• Varme- og kølevandsrør monteres af en VVS-entreprenør.
• Enheden leveres med 4 fabriksmonterede ophængsbeslag til pendler (en i hvert hjørne). Beslag med pendul kan justeres separat i fire retninger.
• Det skal sikres, at der ikke opstår skader på køle-/varmefladen ved tilspænding af ventiler og tilslutninger. For at undgå dette skal du altid bruge en passende skruenøgle som modvægt.
• Ved installation skal der reserveres plads til åbning af frontgitteret og adgang til enheden til rengøring, inspektion og service. Returluftgitterets front kan nemt åbnes for inspektion og service.
• For at kunne justere driftstrykket bør produktet forudgåes med et indreguleringsspjæld monteret i kanalen før baffelen, f.eks. ZMC eller SPD, men ikke et spjæld af iris type.
• Ved montering af indreguleringsspjældet skal der tages hensyn til krav til den foregående lige sektion, se det specifikke spjælds dokumentation for detaljerede oplysninger.
• Luftmængden q (l/s eller m3/h), kontrolleres ved at måle driftstrykket P (Pa) i slangen fra tilluftskanalen. Når det foreskrevne driftstryk er målt, er den nødvendige luftmængde opnået.
• For beregning af K-faktorer, se tabeller og beregningsformel i kølebaflens drifts- og vedligeholdelsesdokument (DV). For K-faktorer med et indeguleringsspjæld, venligst se til dokumentationen for det specifikke spjæld, der skal anvendes.
• Ved bestilling med styrekomponenter, leveres produktet internt forkablet fra fabrikken. Se særskilt dokumentation afhængig af aktuelle valg vedrørende tilslutning, idriftsættelse og drift af styre- og strømforsyningskomponenter.
