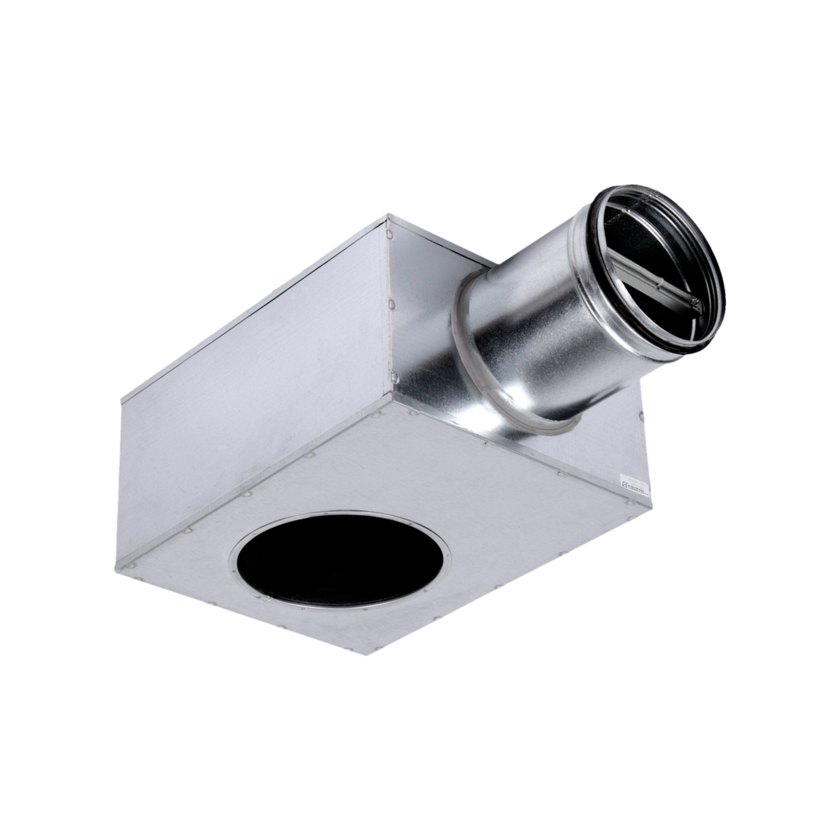

TK [d]

Egenskaber

• Rengørbart trykfordelingsbokse for tilluftsarmatur

• Beregnet for tilluft

• Måling og indregulering med aftageligt spjæld

• Markedets laveste byggehøjde

• Leveres i 1-trins og 2-trins versioner

Beskrivelse

• Rengørbart trykfordelingsboks med måling og indregulering

• Beregnet for loftmontage i tilluftsapplikationer.

• Leveres til kanaldimensionerne Ø100-315 (1-trin) og Ø100-250 (2-trin) mm

• Standardversion i umalet varmforzinket stålplade


Kompatible CAV armaturer:
• DCR
• DRT/DRTI
• NAP-T
• NHL-T
• NPL-T
• NPR-T
• PET/PETI
• PLI
• PRC/PRCI
• PU
• RA/RAI
• S2D
• SCP-T
• STD
• TSK/TSKE

Kompatible VAV armaturer:
• NHL-M
• NPL-M
• NPR-M

Størrelser – TK (Ø, mm)
1-trin (armaturside-kanalside):
– 125-100
– 160-125
– 200-160
– 250-200
– 315-250
– 400-315

2-trin (armaturside-kanalside):
– 160-100
– 200-125
– 250-160
– 315-200
– 400-250


• Varmforzinket stålplade, indvendigt isoleret med vaskbart og lydabsorbent materiale af 100% genbrugt, ikke-allergifremkaldende, hydrofobiskt PET-plast.


• Trykfordelingboksens indløb forbindes til spirokanal.

• Trykfordelingsboks for tilluft kan monteres direkte efter en bøjning.

• Ved montage efter T-stykke kræves en lige strækning svarende til 4 x diameter.

• Luftarmaturet tilsluttes i trykfordelingsboksens muffe.

• Armatur og boks leveres adskilt.

• Afstand mellem diffusor og trykfordelingsboks kan forlænges med cirkulær kanal. Overskrider det samlede afstand 500 mm kræves desuden forlængelse af måleslanger och spjældsnorer.



Indregulering
• Produktet er udstyret med to spjældsnorer til justering af spjældets vinkel og to slanger til måling af luftmængden.

• Indreguleringen af den ønskede luftmængde sker ved at trække i spjældsnorene. Sort snor (BK) lukker spjældet, hvid snor (WH) åbner spjældet.

• Målingen af den rette luftmængde foretages ved måleslangerne der er forbundet til målestav i boksens indløb.

• Begge slanger skal bruges til måling. Lyserød (PK) slange forbin- des til plus (+) og blå (BU) slange til minus (–) på trykmåleren.

• Måling skal udføres med kalibreret måleinstrument.

• Indreguleringstrykket måles med armaturets bundplade monteret.

• Efter indregulering bindes reguleringspjældsnorene sammen i en såkaldt indreguleringsknot, så spjældet kan tilbageføres til indreguleret position ved at snorene strækkes ud, f.eks efter rengøring.
