NPL-F-FLM
Egenskaber
• Planforsænket design fordiskret og stilrent installation
• Findes i versioner for både tilluft og fraluft
• Bundplade kan demonteres uden brug af værktøj
Beskrivelse

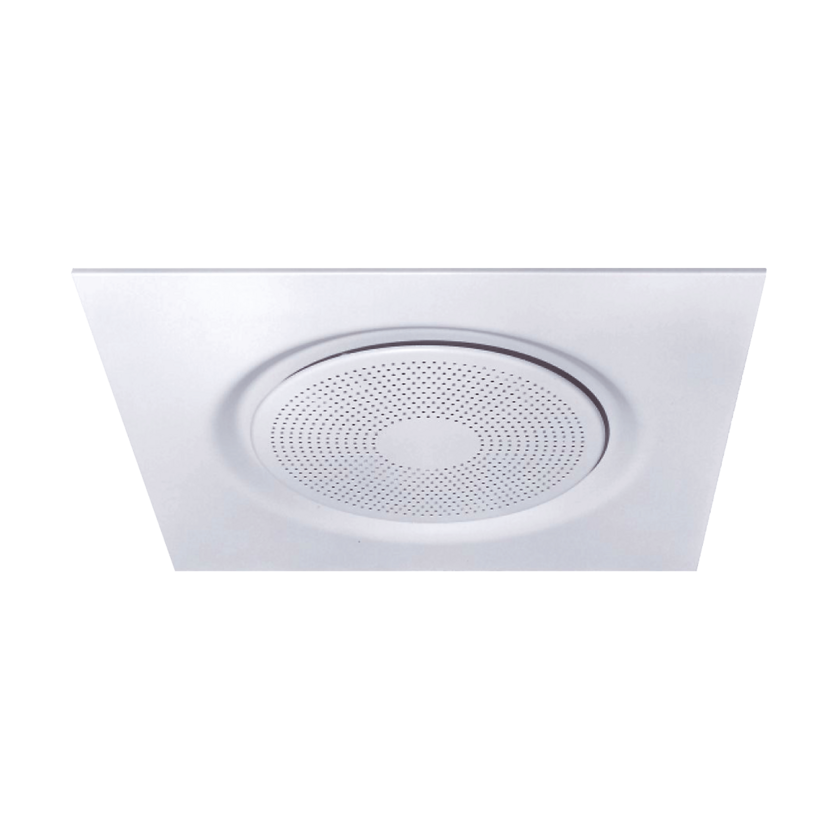

NPL er en planforsænket, loftarmatur beregnet til indblæsning (NPL-T) og udsugning (NPL-F).
Den monteres almindeligvis med trykfordelingsboks TLM for tilluft eller FLM for fraluft.
Enheden er velegnet til kontorer, skoler, sygehuse og lignende bygninger med stort varme-/kølebehov.
Armaturet fremtræder ens, uanset hvilken tilslutningsdiameter, der vælges. På denne måde falder diffusoren let ind i modulloftsystemerne og bibeholder helheden.
Armaturets dele kan skilles uden brug af værktøj for minime- ret arbejde med montering, indregulering og rengøring.
NPL leveres også i motoriseret udgave (NPL-M) for VAV-systemer.
Egendæmpningen øges væsentligt ved brug af trykfor- delingsboks, hvilket gavner systemet lydmæssigt.
Diffusoren er til montering i gængse modullofter og er udviklet til på bedste måde at honorere arkitektoniske såvel som lufttekniske krav.
• Trykfordelingsbokse med måle- og indreguleringsfunktion:
– TLM (tilluft, standard)
– FLM (fraluft, standard)
– TK (rengørbar tilluft)
– FK (rengørbar fraluft)
• Kanalforlængelse mellem trykfordelingsboks og armatur – MN
• Sektorblænde for alternative indblæsningssmønstre –NPSA
• Krop og front af pulverlakeret stål i hvid RAL 9003 standard farve.
• Motoriserat udgave: motorhus, afstandsben og deflektorplade af ABS-plast, Terluran GP35.
• Trykfordelingsbokse: Varmforzinket stålplade, indvendigt isoleret med vaskbart og lydabsorbent materiale.
• For generel produktspecifikation se særskilt dokument Produktspecifikation der kan hentes fra vores hjemmeside.
• Armatur og boks leveres adskilt.
• Armaturets bundplade afmonteres inden montage.
• Produktets dele kan skilles uden brug af værktøj. Dette betyder i praksis, at besværet med montering, indregulering og rengøring er absolut minimalt.
• Afstand mellem diffusor og trykfordelingsboks kan forlænges med cirkulær kanal. Overskrider det samlede afstand 500 mm kræves desuden forlængelse af måleslanger och spjældsnorer.
• Ved montage i nedsænket loft, kan tilbehør MN anvendes som forlænger studsen med 40 mm.
• Bundpladen til diffusoren monteres med afstandsben, der sikrer, at bundpladen altid sidder vandret.
• For ekstra sikkerhed er der fastsat en sikkerhedssnor på frontpladen. Snoren sikres med en simpel sløjfe i et af afstands- benene. Dette er for at forhindre, at pladen falder ned, for eksempel under demontering i forbindelse med vedligeholdelse.
• Trykfordelingsboks for tilluft kan monteres direkte efter en bøjning. Ved montage efter T-stykke kræves en lige strækning svarende til 4 x diameter.
• Armaturets overpart passer i loftskinnesystem og tilsluttes udløbstud i trykfordelingboks.
• Armaturet fastgøres i boksens tilslutningsstud med popnitter eller selvskærende skruer. Derefter påsættes bundpladen.
• Målingen af den rette luftmængde foretages ved de let tilgængelige måleslanger der er forbundet til målestav i boksens indløb.
• Indreguleringen sker ved brug af trykfordelingsboksens spjæld. K-faktorer forefindes i særskilt DV dokument (drift og vedlige- holdelse) for trykfordelingsboks TLM/FLM.
