FacadeAir
Egenskaber
• Installationssystem til overflademonteret ydervæg-/facademontage.
• Tilluft, varme, køling og rumstyring i én enhed.
• Forberedt til tilslutning af el og styring.
• Tilbyder en række forskellige beklædningsvalg gennem tredjepartsleverandør.
• Integreret styr, ControlAir som ekstraudstyr.
Beskrivelse

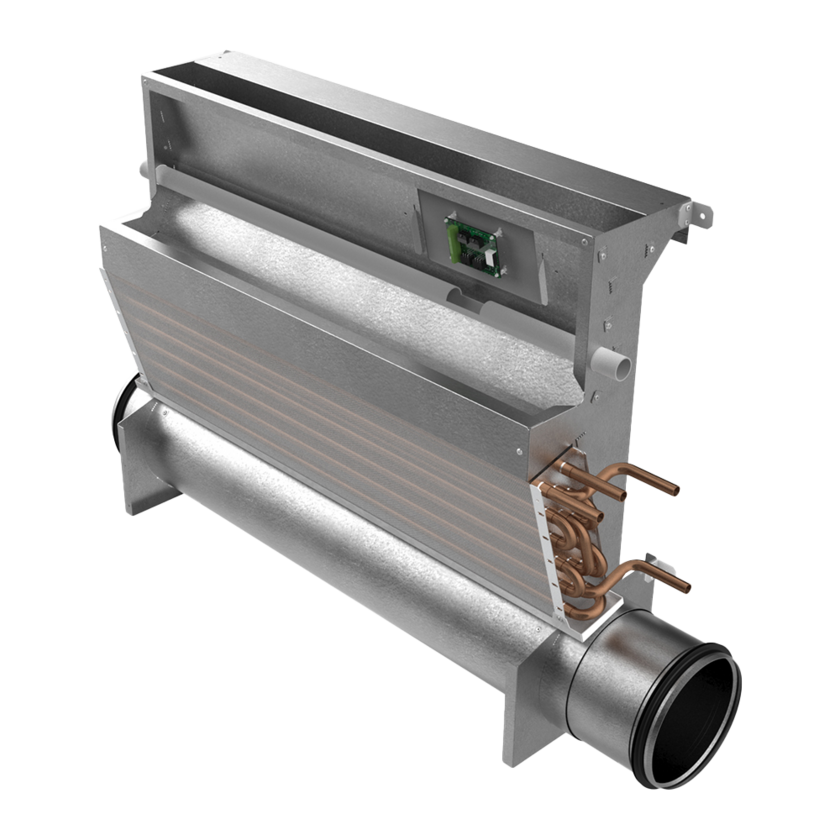

• FacadeAir er en induktionsenhed for tilluft, køling og opvarmning, beregnet til facademontage.
• Med indblæsning som drivkraft, induceres rumluften gennem enhedens batteri, som tilføjer varme eller køling til rummet.
• Tilluft og induceret rumluft tilføres rummet via tilluftsrist i vinduekarmen op mod loftet.
• Rumtemperaturen kan på vandsiden styres af et elektronisk styresystem med opvarmning og afkøling i sekvens.
• FacadeAir giver trækfrit indeklima med et drifttryk på 100-150 Pa.
• Velegnet til optimering af ventilation og energiforbrugi ældre ejendomme.
Konfigurationsmuligheder
• Leveres i tre kanaldimensioner: Ø125/160/200
• Valgbar tilslutningsside for vand: venstre/højre
• Flere enheder kan seriekobles ved højere effektkrav.
Valgmuligheder
• Beklædningsmuligheder tilbydes gennem partnere hvilket giver stor valgfrihed i farve- og materialevalg
• Tilluftsrist i to udførelser: AC og E5
• Ramme til Netavents rektangulære produkter – RAM
• Integreret styring til stand-alone brug
eller tilslutning til overordnet system
• Komplet udvalg af installationstilbehør:
– Sætpunktsomskifter
– Tilslutningsslanger (sæt af 4 stk)
– Reguleringsventil til vandtilførsel
– Ventilaktuatorer
• Apparathus og kanaltilslutning af varmgalvaniseret stålplade med EPDM gummipakning.
• Batteri udført med kobberrør og aluminiumslameller.
• Plastdele af polyethylen.
• Tilluftsrist E5 af aluminium i hvid pulverlakeret RAL standardfarve.
• Tilluftsrist AC eloxeret aluminium, i enten naturlig aluminium finish eller pulverlakeret hvid RAL standardfarve.
• Ramme til tilluftsrist RAM af varmgalvaniseret stålplade.
• For mere information om standardmaterialer og -farver, se det separate dokument Produktspecifikation, som kan downloades fra vores hjemmeside.
• Følgende information er kun en generel oversigt over monterings-, tilslutnings- og indreguleringsproceduren. Se altid produktets drift- og vedligeholdelsesdokumentation (DV) for detaljerede installationsinstruktioner.
• FacadeAir installeres mod ydervæg/facade.

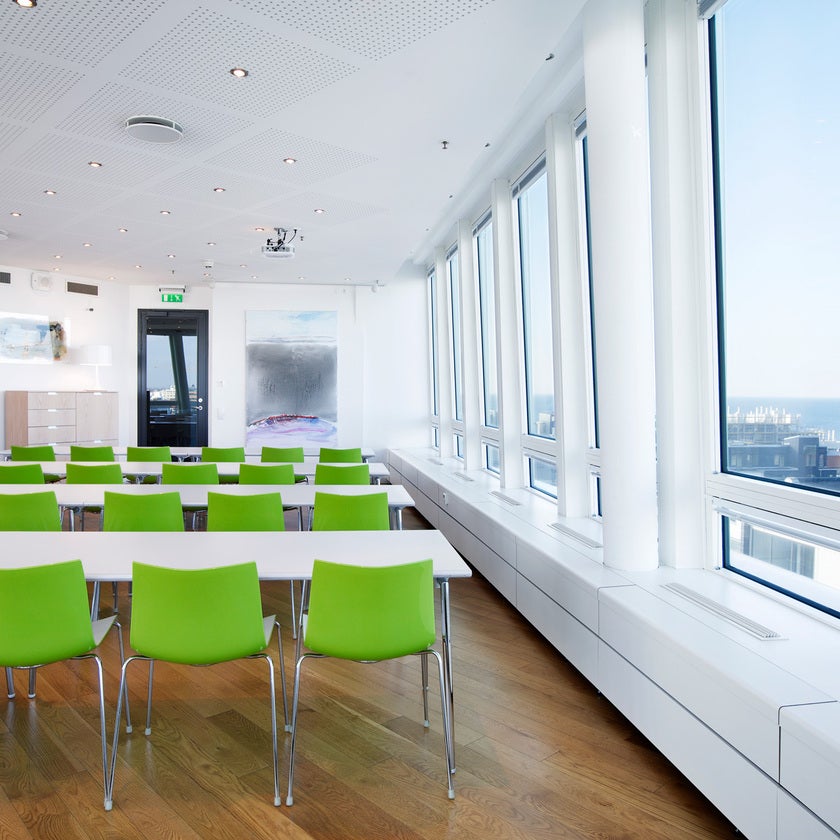

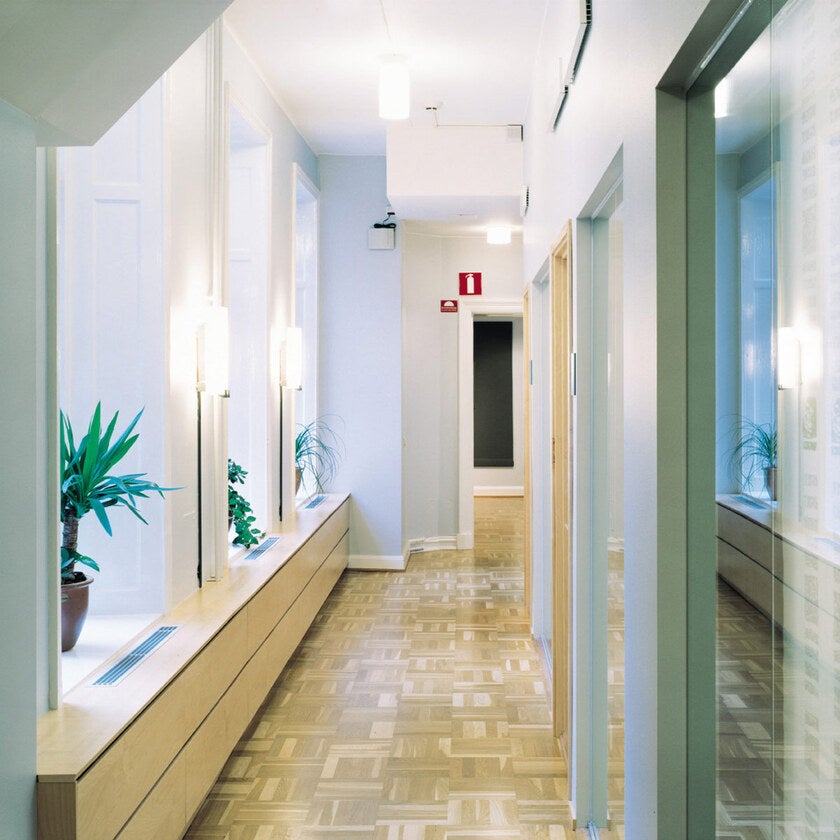

• Enheden monteres sædvanligvis under vindue bag en beklædning.
• Kanalforbindelsen er i nippeldimension for tilslutning til cirkulær kanal.
• Varme- og kølevandsrør monteres af en VVS-entreprenør.
• Bag beklædningen er der plads til alle installationer som rummet kræver, tilluft, køl og varme, temperaturregulering, føringsvej for regulering, strøm og evt. kabler for datakommunikation.
• Se DV-dokumentation for mere detaljerede installationsvejledninger.
