BASiQ-FT
Egenskaber
• VAV-enhed til flowmåling i behovsstyrede løsninger.
• Nem indstilling med digitalt display.
• Modbus-RTU er standard.
• Indgår som komponent i VAV system ControlAir BAS
• Leveres i cirkulær og rektangulær version
Beskrivelse
BASiQ er en komplet produktserie beregnet til regulering af behovsstyrede luftstrømme til energibesparende formål, f.eks. skoler, butikker, kontorer og konferencelokaler.
• BASiQ-FT er en måleenhed beregnet til at måle luftstrøm i kanaler. Måleenheden kan tilsluttes et indreguleringsspjæld, der regulerer et lige flow.
• Produktet anvendes primært i enklere behovsstyrede løsninger, tilsluttet et BMS, eller alternativt installeret til stand-alone drift med andre BASiQ spjæld og Modbus RTU som kommunikationsprotokol.
• Måleenheden er udstyret med en brugervenlig grænseflade og digitalt display produceret af Gruner.
Materialvalg og overfladebehandlinger:
• Galvaniseret stålplade (standard)
• Pulverlakeret udførelse.

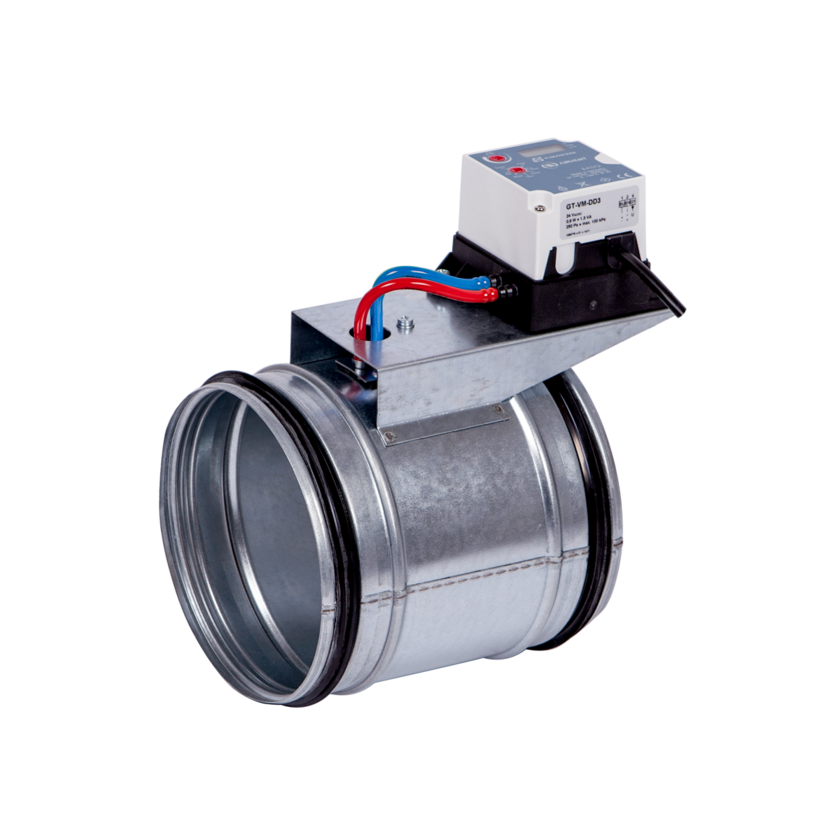

Cirkulære størrelser (mm):
Ø100 / Ø125 / Ø160 / Ø200 / Ø250 / Ø315 / Ø400 / Ø500 / Ø630

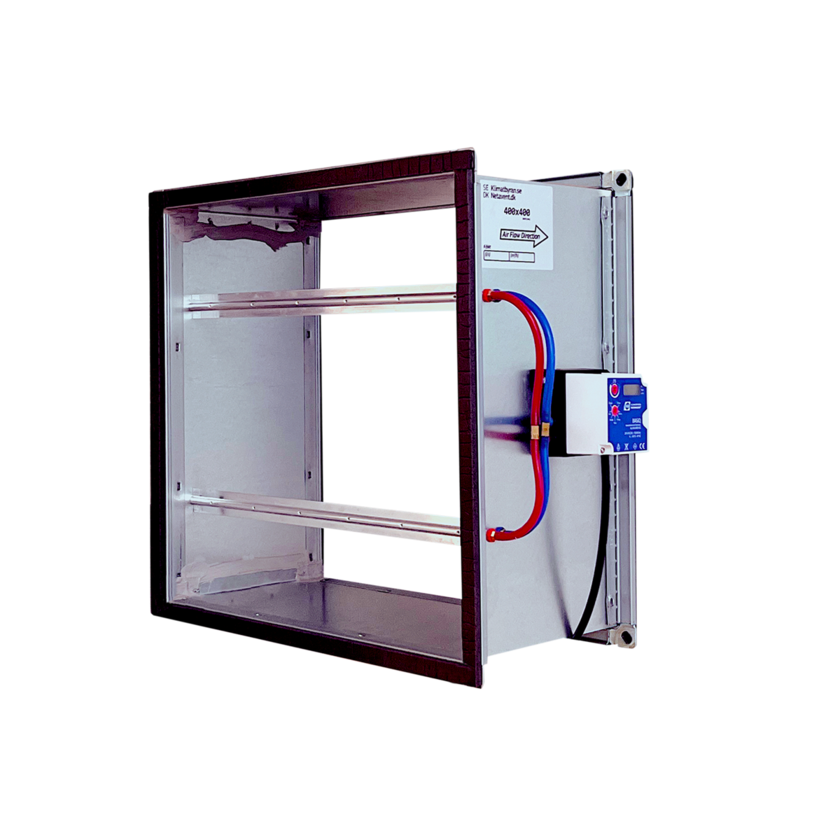

Rektangulære størrelser:
Produkt i rektangulært udførelse leveres i specifikke trin iflg. B x H, indenfor en række af standard dimensioner fra 200 x 100 mm (min) til 1600 x 700 mm (max). Se produktblad for de specifikke standardmål.
Alternative dimensioner kan tilbydes på specialbestilling.
• Produkterne leveres som standard med hus af varmgalvaniseret stålplade med måleskinne af aluminium men kan også bestilles i malet udgave.
• Alle produkterne opfylder korrosivitetsklasse C3 med hus i tæthedsklasse C.
• Spjæld i serien opfylder trykklasse A.
• Cirkulære produkter er udstyret med pakninger af EPDM gummi.
• Produkte i rektangulær version leveres med LS-flangeprofil. Skinne medfølger ikke.
• Cirkulært produkt har nippeldimension med gummipakning og monteres med glide muffe.
• Cirkulært produkt kan installeres i enhver position og kræver ingen vedligeholdelse.
• Rektangulært produkt er baseret på bestilte BxH mål hvilket skal tages hensyn til ved montage.
• Rektangulært produkt leveres som standard for LS-samling i rektangulære kanalsystemer. Glideprofiler og tætning er ikke inkluderet. Produktet kan også leveres med rammeprofiler til boltet montage (skal angives ved bestilling).
• For at opnå forvented målenøjagtighed, skal en lige kanalstræk opretholdes i luftretningen før produktet ved montage. Se produktets drifts- og vedligeholdelsesdokumentation (DV) for specifikke krav.
• Produkterne er ikke beregnet til brug i kolde eller aggressive miljøer.
• Produktet må kun installeres af autoriseret personale. Alle regler og forskrifter udstedt af myndigheder i det land produktet skal bruges i skal følges under installationen.
• Produkterne er beregnet til 24 V-forsyning og skal tilsluttes via beskyttelsestransformator.
• Al ledningsføring skal udføres med strømforsyningen afbrudt.
• Ved installation skal der tages hensyn til plads for adgang til enhedens motor og/eller læsbarhed for enheder udstyret med et display.
• Ønsket flowområde mellem min og max værdi er indstillet fra fabrikken eller indstilles ude on-site stedet via indbyggede potentiometre.
• Se DU-dokumentation (drift og vedligeholdelse) for detaljerede oplysninger om tilslutning og idriftsættelse.
