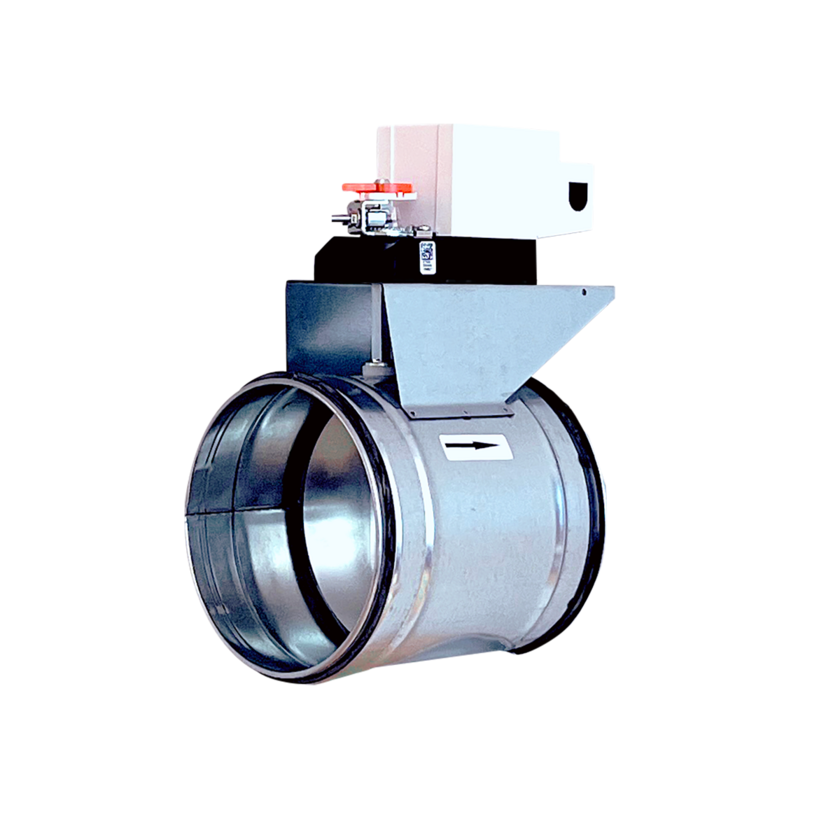

CERTiQ-D
Egenskaber
• Dreje-/afspærringsspjæld til systemløsninger i laboratorier, renrum, hospitaler mv.
• Kommunikation via Modbus RTU som standard
• Udstyret med højhastighedsmotor til at opfylde sikkerhedsstandarder i laboratoriemiljøer
• Leveres som del af uLAB og Uranos systemløsninger tl laboratorie- og
beskyttelsesventilation
• Leveres i cirkulær og rektangulær udgave
Beskrivelse
CERTiQ spjæld og måleenheder er beregnet til brug i systemløsninger til laboratorieventilation fra Netavent.
• CERTiQ-D – Dreje-/afspærringsspjæld uden regulator beregnet til laboratorieapplikationer.
I kombination med seriens øvrige komponenter kan produkterne konfigureres til at indgå i en række forskellige systemløsninger.
• Kommunikation via Modbus RTU alt. iQ-net 2.0 som standard (gælder varianter udstyret med regulator).
• Produkterne leveres som komponenter i laboratoriesystem ControlAir uLAB og kan også anvendes i system Uranos.
Materialvalg og overfladebehandlinger:
• Galvaniseret stålplade (standard)
• Pulverlakeret udførelse.
• Spjældhus i Magnelis® (for cirkulært udførelse gælder ≤ Ø400).
• Spjældhus i rustfrit syrebestandigt (for cirkulært udførelse gælder ≤ Ø400). stål op til størrelse Ø400, korrosivitetsklasse C5 (EN 1.4404).
Cirkulære størrelser (mm):
Ø100 / Ø125 / Ø160 / Ø200 / Ø250 / Ø315 / Ø400 / Ø500 / Ø630
Rektangulære størrelser:
Produkt i rektangulært udførelse leveres i specifikke trin iflg. B x H, indenfor en række af standard dimensioner fra 200 x 100 mm (min) til 1600 x 700 mm (max). Se produktblad for de specifikke standardmål.
Alternative dimensioner kan tilbydes på specialbestilling
• Produkterne leveres som standard med Spjældhus og spjældblad af varmgalvaniseret stålplade men kan også bestilles i malet udgave.
• Alle produkterne opfylder korrosivitetsklasse C3.
• Spjæld i serien opfylder trykklasse A
med hus i tæthedsklasse C.
Cirkulære produkter
• Cirkulære produkter i standardudførelse har spjældblad i tæthedsklasse 4 hvis intet andet er angivet.
• Cirkulære produkter er udstyret med pakning af EPDM gummi.
Rektangulære produkter
• Rektangulære produkter i standardudførelse har modstående spjældblade i tæthedsklasse 3 hvis intet andet er angivet. Spjældbladspakninger af silikonegummi og spjældaksel af galvaniseret stål.
• Produkte i rektangulær version leveres med LS-flangeprofil. Skinne medfølger ikke.
• Cirkulært produkt har nippeldimension med gummipakning og monteres med glide muffe.
• Cirkulært produkt kan installeres i enhver position og kræver ingen vedligeholdelse.
• Rektangulært produkt er baseret på bestilte BxH mål hvilket skal tages hensyn til ved montage.
• Rektangulært produkt leveres som standard for LS-samling i rektangulære kanalsystemer. Glideprofiler og tætning er ikke inkluderet. Produktet kan også leveres med rammeprofiler til boltet montage (skal angives ved bestilling).
• For at opnå forvented målenøjagtighed, skal en lige kanalstræk opretholdes i luftretningen før produktet ved montage. Se produktets drifts- og vedligeholdelsesdokumentation (DV) for specifikke krav.
• Ved installation skal der tages hensyn til plads for adgang til enhedens motor og/eller læsbarhed for enheder udstyret med et display.
• Produkterne leveres til to strømforsyningsalternativer (opgives ved bestilling):
– Standard IPS-version (intern strømforsyning) til 230V feed med indbygget 24V DC strømforsyning.
– EPS-version, uden strømforsyning til 24V DC-tilførsel, til fx eksternt monteret strømforsyning.
• Produkterne er ikke beregnet til brug i kolde eller aggressive miljøer.
• Produktet må kun installeres af autoriseret personale. Alle regler og forskrifter udstedt af myndigheder i det land produktet skal bruges i skal følges under installationen.
• Al ledningsføring skal udføres med strømforsyningen afbrudt.
• Produktet leveres forudkonfigureret til det specifikke projekt. Enhedens indstillinger må derfor ikke ændres under normale driftsscenarier.
• Specifikke tilslutnings- og kommunikationsinstruktioner leveres som en del af systemdokumentation i forbindelse med projektleverance.
• Se DU-dokumentation (drift og vedligeholdelse) for detaljerede oplysninger om tilslutning og idriftsættelse.
