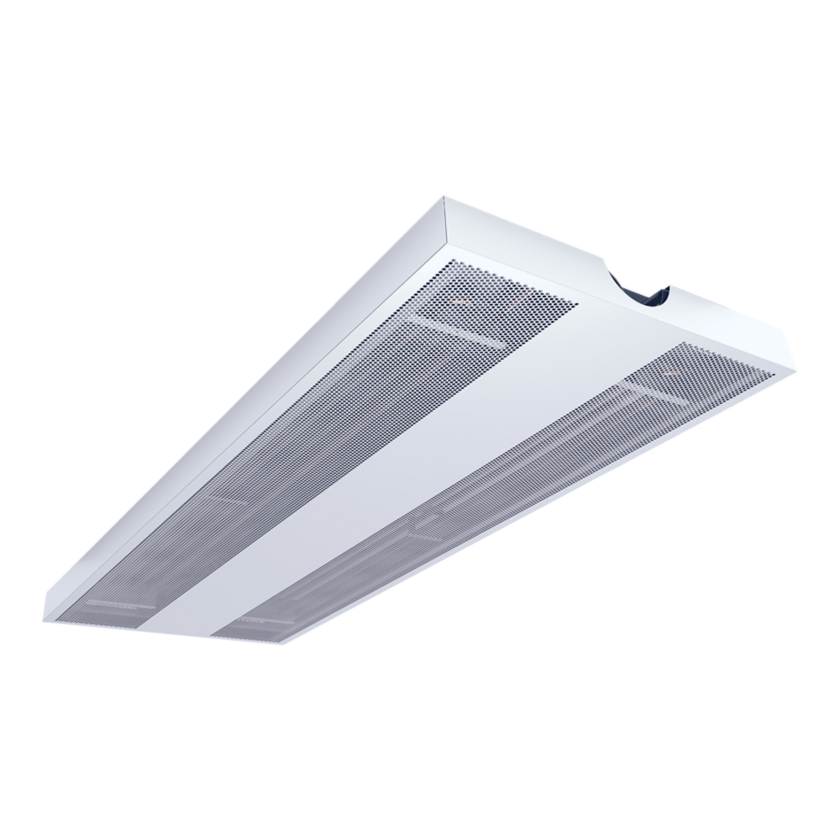

FreeAir

Konfigurationsmuligheder
• Leveres i tre kanaldimensioner: Ø125/160/200
• Valgbar tilslutningsside for vand: venstre/højre
• Flere enheder kan seriekobles ved højere effektkrav.

Valgmuligheder
• Beklædningsmuligheder tilbydes gennem partnere hvilket giver stor valgfrihed i farve- og materialevalg
• Tilluftsrist i to udførelser: AC og E5
• Ramme til Netavents rektangulære produkter – RAM
• Integreret styring til stand-alone brug
eller tilslutning til overordnet system
• Komplet udvalg af installationstilbehør:
– Sætpunktsomskifter
– Tilslutningsslanger (sæt af 4 stk)
– Reguleringsventil til vandtilførsel
– Ventilaktuatorer

• Apparathus og kanaltilslutning af varmgalvaniseret stålplade med EPDM gummipakning.

• Synlige dele; kabinet, ramme og perforeret frontrist af stålplade, pulverlakeret i hvid RAL standardfarve. Andre farver er tilgængelige.

• Batteri udført med kobberrør og aluminiumslameller.

• Plastdele af polyethylen.

• For mere information om standardmaterialer og -farver, se det separate dokument Produktspecifikation, som kan downloades fra vores hjemmeside.

• Følgende information er kun en generel oversigt over monterings-, tilslutnings- og indreguleringsproceduren. Se altid produktets drift- og vedligeholdelsesdokumentation (DV) for detaljerede installationsinstruktioner.

• Enheden monteres i det angivne antal ophængspunkter baseret på den aktuelle produktlængde, se måltegning i produktets DV-dokumentation.

• Produktet tilsluttes en cirkulær ventilationskanal. Tilslutning til lige monteret fleksibel kanal anbefales ikke.

• Varme- og kølevandsrør monteres af en VVS-entreprenør.

• Det skal sikres, at der ikke opstår skader på køle-/varmefladen ved tilspænding af ventiler og tilslutninger. For at undgå dette skal du altid bruge en passende skruenøgle som modvægt.

• Ved installation skal der reserveres plads til åbning af frontgitteret og adgang til enheden til rengøring, inspektion og service.

• Produktet har faste dyser og leveres til specifik luftstrøm ved et givet dysetryk i henhold til kundeordre.

• Det er muligt at få et vist antal af dyserne tilstoppet, hvis luftstrømmen senere kan øges til et vist niveau, hvis det er nødvendigt.

• Luftmængden kontrolleres ved at måle driftstrykket i en hvilken som helst dyse hen over dyselisterne. Når det foreskrevne driftstryk er målt, er den specificerede luftmængde opnået.

• For at kunne justere driftstrykket bør produktet forudgåes med et indreguleringsspjæld monteret i kanalen før baffelen, f.eks. ZMC eller SPD, men ikke et spjæld af iris type."

• Ved montering af indreguleringsspjældet skal der tages hensyn til krav til den foregående lige sektion, se det specifikke spjælds dokumentation for detaljerede oplysninger.

• Ved bestilling med styrekomponenter, leveres produktet internt forkablet fra fabrikken. Se særskilt dokumentation afhængig af aktuelle valg vedrørende tilslutning, idriftsættelse og drift af styre- og strømforsyningskomponenter.
